PLC高速计数器的控制字节

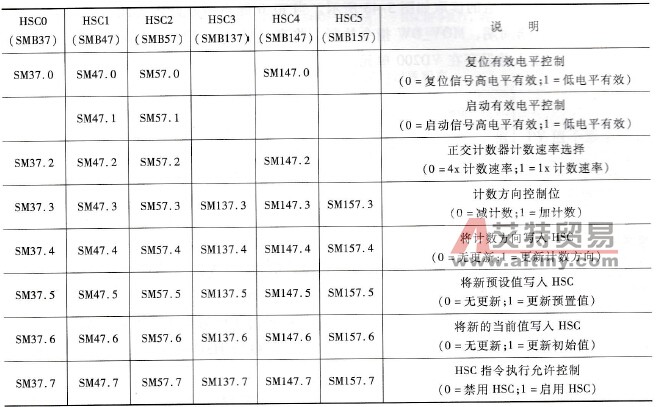

    高速计数器定义HDEF指令只能让某编号的高速计数器工作在某种模式，无法设置计数器的方向和复位、启动电平等内容。为此，每个高速计数器都备有一个专用的控制字节来对计数器进行各种控制设置。    1．控制字节功能说明    高速计数器控制字节的各功能说明见表5-14。例如高速计数器HSC0的控制字节是SMB37，其中SM37.0位用来设置复位有效电平，当该位为0时高电平复位有效，该位为1时低电平复位有效。    表5-14    高速计数器控制字节的各位动能说明

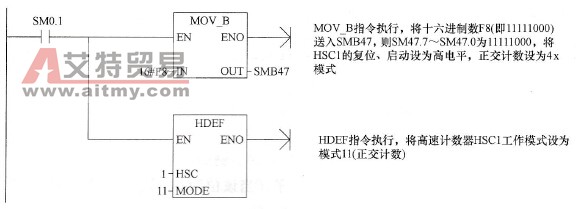

    2．控制字节的设置举例    控制字节的设置如图5-42所示。PLC第一次扫描时SM0.1触点接通一个扫描周期，首先MOV_B指令执行，将十六进制数F8（即11111000）送入SMB47单元，则SM47.7~SM47.0为11111000，这样就将高速计数器HSC1的复位、启动设为高电平，正交计数设为4x模式，然后HDEF指令执行，将高HSC1工作模式设为模式11（正交计数）。
