PLC高速计数器的工作模式

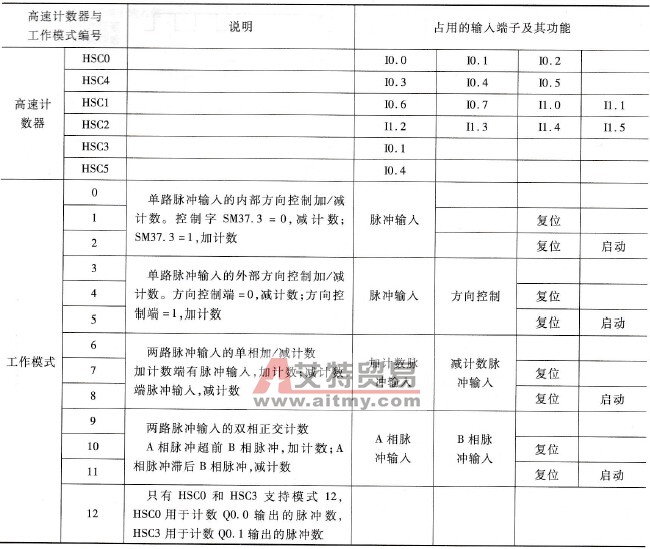

    高速计数器有0～12共13种工作模式。0~2模式采用内部控制方向的单相加／减计数；3～5模式采用外部控制方向的单相加／减计数；6~8模式采用双相脉冲输入的加／减计数；9~ 11模式采用双相脉冲输入的正交加／减计数；模式12只有HSCO和HSC3支持，HSC0用于Q0.0输出脉冲的计数，HSC3用于Q0.1输出脉冲的计数。    S7-200系列PLC有HSC0~HSC5六个高速计数器，每个高速计数器都可选择不同的工作模式。HSC0、HSC4可选择的工作模式有0、1、3、4、6、7、8、9、10; HSC1、HSC2可选择的工作模式有0~11；HSC3、HSC5只能选择工作模式0。    高速计数器的工作模式及占用的输入端子见表5-13，表中列出了与高速计数器相关的脉冲输入、方向控制、复位和启动输入端。同一个输入端不能用于两种不同的功能，但是任何一个没有被高速计数器当前模式使用的输入端，均可以被用作其他用途，例如若HSC0工作在模式1，会占用I0.0和I0.2．则I0.1可以被HSC3占用。HSC0的所有模式（模式12除外）总是使用I0.0，HSC4的所有模式总是使用I0.3，因此在使用这些计数器时，相应的输入端不能用于其他功能。    表5-13    高速计数器的工作模式及占用的输入端子
