PLC的时钟指令使用举例

来源：艾特贸易2017-06-04

简介时钟指令使用如图 5-26 所示，其实现的控制功能是：在 12 ： 00-20 ： 00 让 Q0.0 线圈得电，在 7 ： 30-22: 30 让 Q0.1 线圈得电。网络 1 程序用于设置 PLC 的实时时钟：当 I0.0 触点闭合时，上

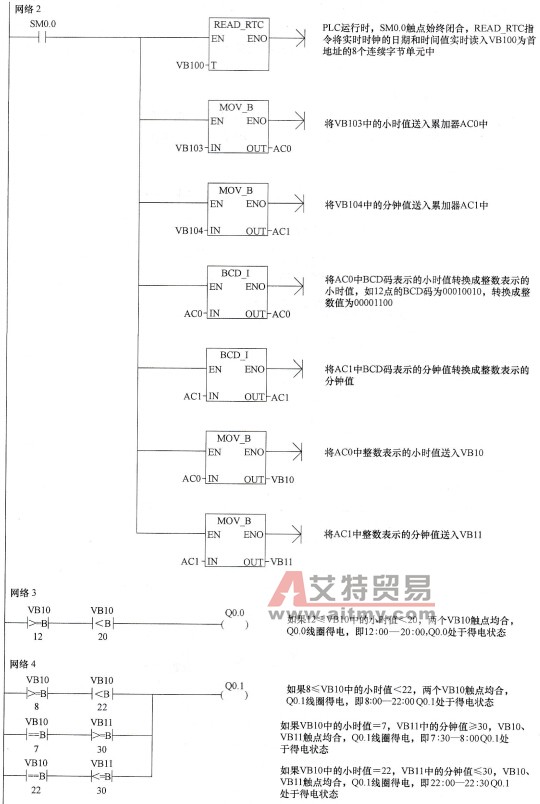

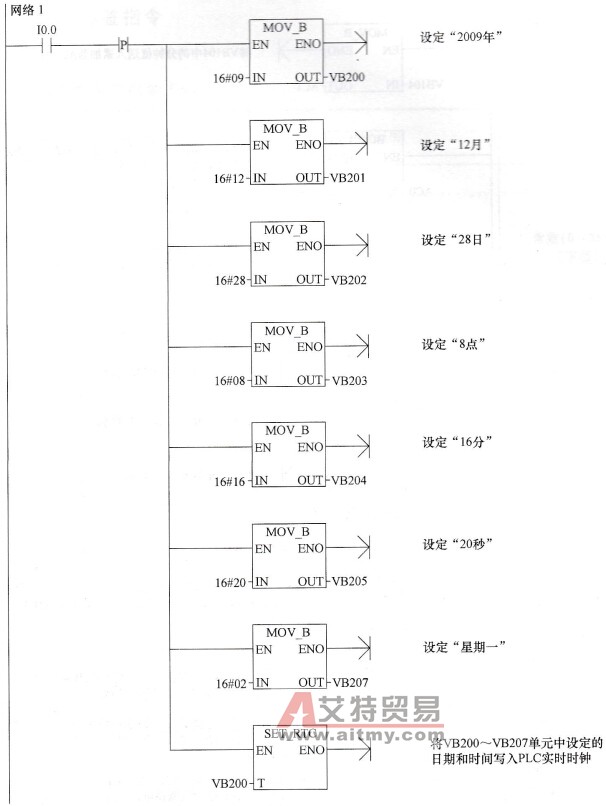

时钟指令使用如图5-26所示，其实现的控制功能是：在12：00-20：00让Q0.0线圈得电，在7：30-22: 30让Q0.1线圈得电。网络1程序用于设置PLC的实时时钟：当I0.0触点闭合时，上升沿P触点接通一个扫描周期，开始由上往下执行MOV_ B和SET_ RTC指令，指令执行的结果是将PLC的实时时钟设置为“2009年12月28日8点16分20秒星期一”。网络2程序用于读取实时时钟，并将实时读取的BCD码小时、分钟值转换成整数表示的小时、分钟值。网络3程序的功能是让Q0.0线圈在12：00-20：00时间内得电。网络4程序的功能是让Q0.1线圈在7：30-22: 30时间内得电，它将整个时间分成8：00-22: 00、7：30-8: 00和22:00-22: 30三段来控制。
时钟指令使用举例
图5-26 时钟指令使用举例
