S7-300系列PLC定值与过程变量的处理技术方法

    1．设定值的输入    浮点数格式的设定值( setpoint)用变量SP_INT（内部设定值）输入（见图8-15）。    2．过程变量的输入    可以用两种方式输入过程变量（即反馈值）：    1)用PV_IN（过程输入变量）输入浮点格式的过程变量，此时开关量PVPER_ON(外围设备过程变量ON)应为0状态。    2)用PV_PER（外围设备过程变量）输入外围设备(I/O)格式的过程变量，即用模拟量输入模块输出的数字值作为PID控制的过程变量，此时开关量PVPER_ON应为1状态。    3．外部设备过程变量转换为浮点数    外部设备（即模拟量输入模块）正常范围的最大输出值(100.0%)为27648( 6C00H)，功能CRP_IN将外围设备输入值转换为-100%~+100%之间的浮点数格式的数值，CPR_IN的输出（以%为单位）用下式计算：    PV_R= PV_PER×100/27648(%)    4．外部设备过程变量的标准化    PV_NORM功能用下面的公式将CRP_IN的输出PV_R格式化：    PV_NORM的输出=PV_PER×PV_FAC+ PV_OFF式中，PVHFAC为过程变量的系数，默认值为1.0; PV_OFF为过程变量的偏移量，默认值为0.0，PV_FAC和PV_OFF用来调节过程输入的范围。    如果设定值有物理意义，实际值（即反馈量）也可以转换为该物理值。图8-15中的PV（过程变量）为SFB输出的中间变量。

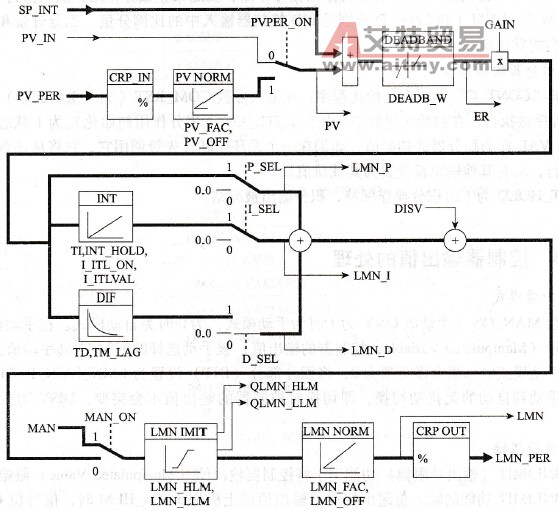

    图8-15    SFB41 (CONT_C)的框图
