PLC的高速计数器指令说明

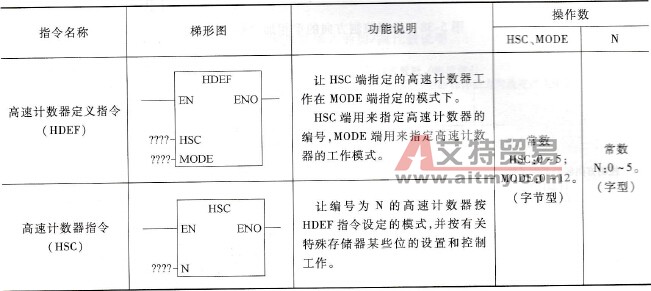

    普通计数器的计数速度与PLC的扫描周期有关，扫描周期越长，计数速度越慢，即计数频率越低，一般仅几十赫兹，普通计数器适用于计数速度要求不高的场合。为了满足高速计数要求，S7-200系列PLC专门设计了高速计数器，其计数速度很快，CPU22X系列PLC计数频率最高为30kHz，CPU224XP CN最高计数频率达230kHz，并且不受PLC扫描周期影响。    在S7 -200系列PLC中，CPU 224、CPU 224XP和CPU 226支持HSC0~HSC5六个高速计数器；而CPU 221和CPU222支持HSC0、HSC3、HSC4和HSC5四个高速计数器，不支持HSC1和HSC2。高速计数器有0～12种（即13种）工作模式。    高速计数器指令包括高速计数器定义指令( HDEF)和高速计数器指令(HSC)。    高速计数器指令说明如下：
