S7-300系列PLC模拟量与转换后的数值之间的比例关

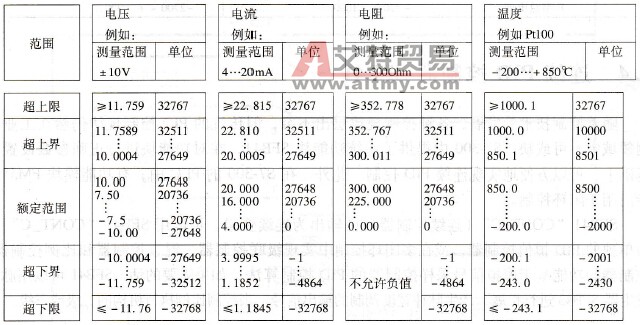

    输入的模拟量与转换后的数值之间的比例关系如表8-7所示。    表8-7    模拟量与转换后的数值之间的比例关系

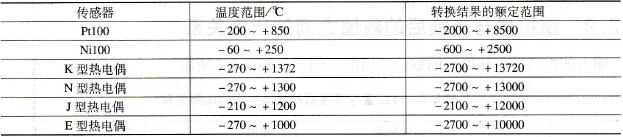

    1．电压、电流（对称的）    可设置的对称的电压或电流的范围：    ±80mV    +1V    ±3.2mA    ±250mV    +2.5V    +10mA    ±500mV    +5V    +20mA    +10V    转换结果额定范围为- 27648~+27648。    2．电压、电流（不对称的）    可设置的不对称的电压或电流的范围：    ●0～2V    0～20mA    ●1～5V    4～20mA    转换结果的额定范围为0～+27648。    3．电阻    可设置的电阻值的范围：    ●0～150Ω    ●0～300Ω    ●0～600Ω    转换结果的额定范围为0～+27648。    4．温度    温度用热电阻或热电偶来测量。转换结果的额定值用温度的10倍值来表示，如表8-8所示。    表8-8    热电偶或热电阻测量温度的范围及转换结果
