S7-300系列PLC模拟量的表示方式和分辨率
来源:艾特贸易2017-06-04
简介输入的模拟量经过模数转换后存放在一个字里 ( PIW) ,数的表示方式与整数 (INT) 相同。模拟量的表示方式和测量值的分辨率见表 8-5 。其中,最高 bit 为符号 bit , VZ =0 为正数, VZ =1 为

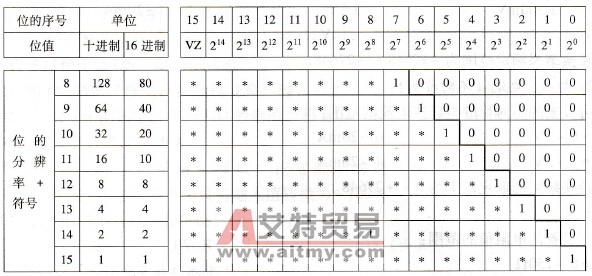

输入的模拟量经过模数转换后存放在一个字里( PIW),数的表示方式与整数(INT)相同。模拟量的表示方式和测量值的分辨率见表8-5。其中,最高bit为符号bit,VZ =0为正数,VZ =1为负数。模拟量值的计算取左边对齐,较低的没有用到的bit以0填充(表中*表示0或1)。 对于SM331模块,分辨率与积分时间和干扰频率抑制有固定搭配关系,搭配关系见表8-6。 表8-5 模拟量的表示方式和测量值的分辨率

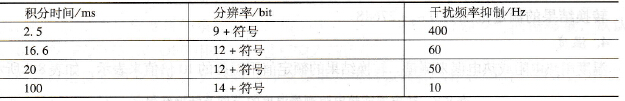

表8-6 分辨率与积分时间和干扰频率抑制搭配关系
