S7-300系列PLC模拟量模块的量程设置技术方法

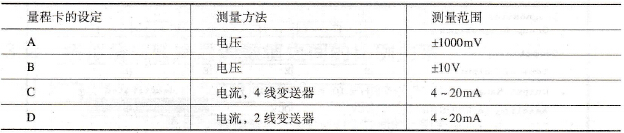

    模拟量输入通道的测量范围应当与从传感器或变送器上送来的信号相配合。S7-300模拟量输入通道的测量范围调节有以下两种方法：    1)通过模块上的量程卡的方位变化和STEP 7的组态设置；    2)通过模块上的接线方式本身的变化。    具体采用哪种方法，由模块本身决定。本书以第一种方法为例进行介绍。量程卡和模块的配合的情况如图8-12所示。    量程卡是正方形的，可以有四个安装方向，四边分别印有A、B、C、D的标记，其含义如表8-4所示。如果接人的是热电偶或热电阻，应当选择A。

    图8-12    S7300模拟量输入模块的量程卡和模块的配合情况    表8-4    量程卡上的标记含义

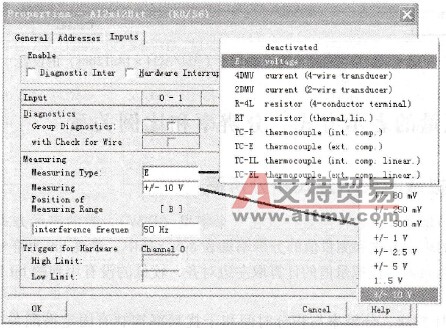

    通过量程卡选择量程范围是初选，最后还要通过STEP 7进行组态设置，模拟量输入模块SM331的设置如图8-13所示。
    图8-13    输入模块SM331的设置    图中Position of Measuring Range显示的是量程卡允许的方位；    Measuring Type、Measuring Range的设置必须和量程卡位置相配合。    Hardware Interrupt硬件中断，如果激活硬件中断，就可以输入下方的上下限值(upper limit value和lower limit value)。当测量值超过上下限值时就会触发硬件中断，系统调用硬件中断组织块OB40。Diagnostic Interrupt诊断中断，如果激活诊断中断(需要同时激活Group Diagnosis)，当一个可诊断的事情发生时，就触发诊断中断，系统调用诊断中断组织块如0882。可诊断的事件有：    ·组态、参数设置错误。    ·断线。    ·超界（超过- 32768~+32767）。    ·电源失压。    ·积分时间和干扰频率抑制以及分辨率是相互关联的。    模拟量输出模块SM335(AI4/AO4×14/12bits)的设置如图8-14所示。
    图8-14    模拟量输出模块SM335( AI4/AO4×14/12bits)的设置
