S7-300系列PLC的SFB41应用实例

    SFB41使用的关键是参数的初始值设定，可以方便地在伴随数据块DB41进行初始值的设定，但前提是必须正确地理解各参数的含义。本例中以液位控制系统为例，通过液位变送器测得实际液位值，变送器输出信号经模拟量输入模块SM331送入CPU，通道地址PIW288，经SFB41功能块处理后，经模拟量输出模块SM332输出驱动电动调节阀，控制水箱进水量，达到调节液位的目的。    控制系统结构见图8-19，从图中可以看出，不仅液位，任何其他的生产工艺参数如温度、压力、流量等，都可以采用PLC进行控制，只是所采用的传感器或变送器不同，使用的执行机构不同而已，从软件上来说，SFB41参数（见表8-13）的初始值要结合具体生产过程确定。此外，使用S7-300可以构成多种形式的控制系统结构，图中所示只是其中比较简单的一种。

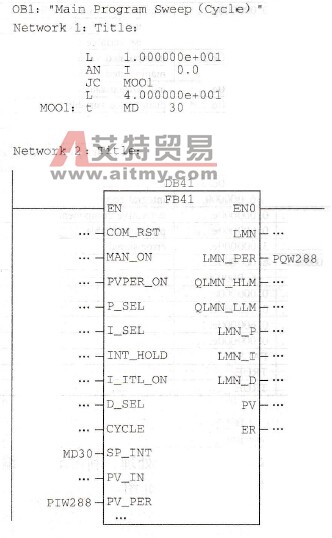

    图8-19    控制系统结构示意图    实例程序如下所示，本例中通过I0.0可以修改设定值。

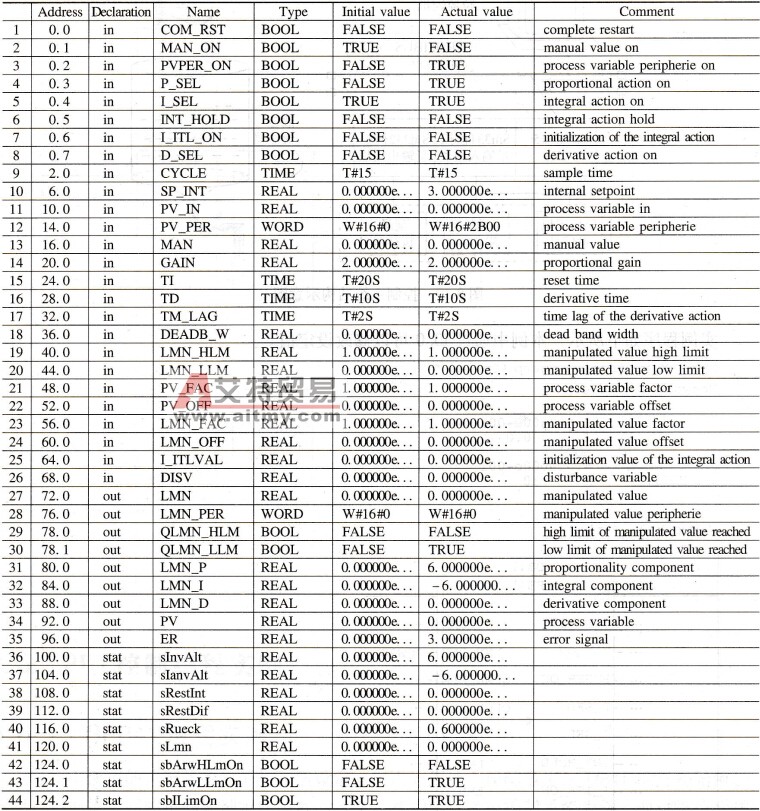

    表8-13    实例中SFB41参数设置
