S7-300系列PLC模拟量模块的地址分配

    对于在机架的SM区安装的模拟量I/O模块，CPU为每个槽位分配了16个字节（8个模拟量通道）的地址，每个模拟量I/O通道占用一个字地址（2个字节）。多机架PLC如图8-11所示，模拟量信号模块默认地址如表8-3所示。

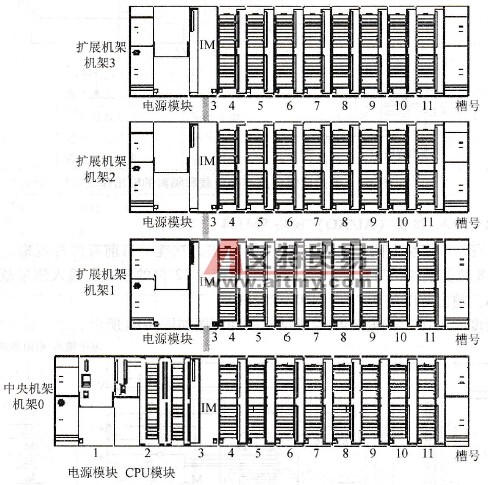

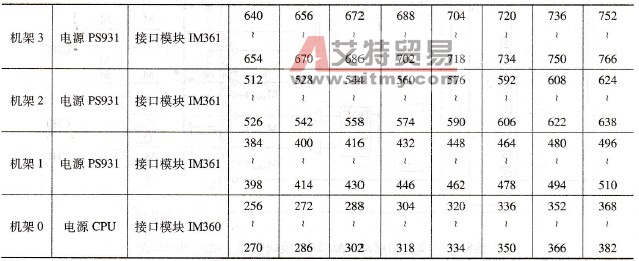

    图8-11    多机架的S7-300 PLC    表8-3    模拟量信号模块默认地址对应表
    在实际使用中要根据具体的模块确定实际的地址范围，如果在机架0的6号槽位安装的是4通道的模拟量输入模块，则实际使用的地址范围为PIW288、PIW290、PIW292和PIW294：如果在机架0的6号槽位安装的是2通道的模拟量输出模块，则实际使用的地址范围为PQW288和PQW290。
