PLC的结束、停止和监视定时器复位指令说明及使

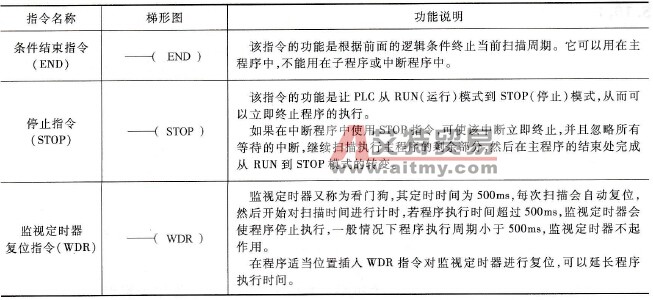

    1．指令说明    循环指令说明如下：
    2．指令说明    结束、停止和监视定时器复位指令使用如图5-29所示。当PLC的I/O端口发生错误时，SM5.0触点闭合，STOP指令执行，让PLC由RUN转为STOP模式；当I0.0触点闭合时，WDR指令执行，监视定时器复位，重新开始计时；当I0.1触点闭合时，END指令执行，结束当前的扫描周期，后面的程序不会执行，即I0.2触点闭合时Q0.0线圈也不会得电。    在使用WDR指令时，如果用循环指令去阻止扫描完成或过度延迟扫描时间，下列程序只有在扫描周期完成后才能执行：    1)通信（自由端口方式除外）。    2)I/O更新（立即I/O除外）。    3)强制更新。    4) SM位更新(不能更新SM0、SM5～SM29)。    5)运行时间诊断：    6)如果扫描时间超过25s。10ms和100ms定时器将不会正确累计时间：    7)在中断程序中的STOP指令。

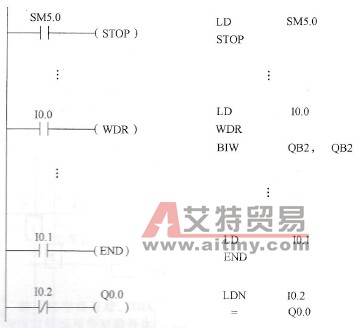

    图5-29    结束、停止和监视定时器复位指令使用举例
