S7-300系列PLC的模拟量输出(AO)模块SM332

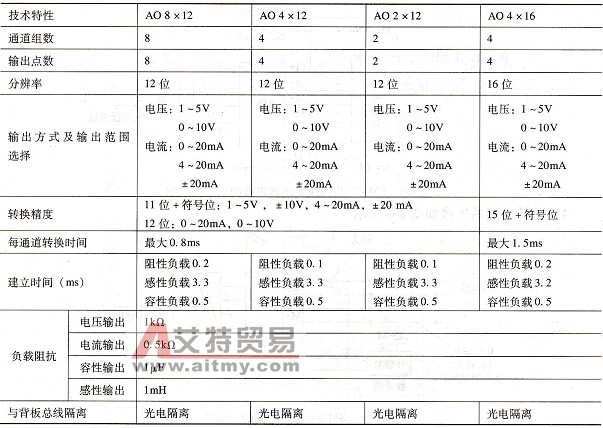

    SM332用于将S7-300的数字信号转换成系统所需要的模拟量信号，控制执行机构。SM332目前有4种规格：AO8×12位、AO4×12位、AO2×12位和AO4×16位，其主要技术特性见表8-2。其主要功能有：    ·分辨率：从12位到15位。    ·模拟量输出通道的转换时间和模块的循环时间：每个通道的最大转换时间为0.8~    1.5ms，建立时间为0.1~0.5ms。模块的循环时间为所有激活的AO通道的转换时间    与建立时间的总和。    ·输出的电流和电压范围可调，用参数化软件可以为每个通道设定独立的调节范围。    ·具有诊断能力，可将大量的诊断信息送到CPU中。    ·具有中断能力，当发生错误时，可将诊断信息和极限中断值传送到CPU中。    表8-2    常用模拟量输出模块的主要技术特性

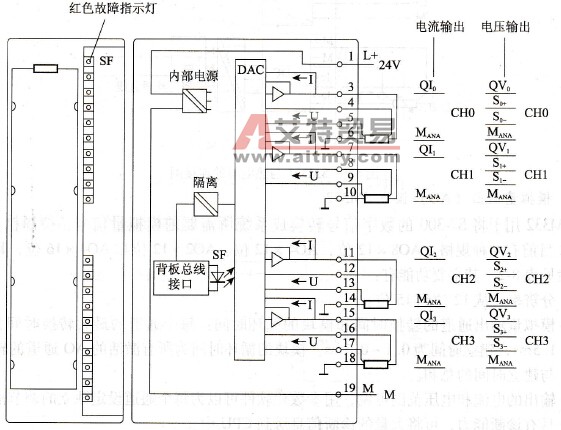

    AI 2×12位模拟量输出模块的端子接线图及框图如图8-8所示。

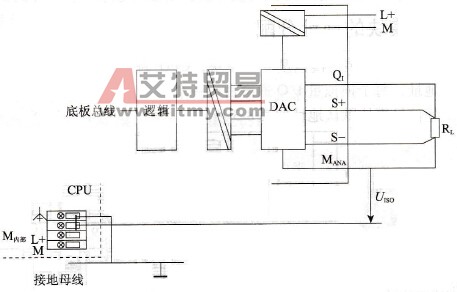

    图8-8    AI 2×12位模拟量输出模块的端子接线图及框图    SM332与负载／执行机构的连接：可以输出电压或者电流。在输出电压时，与负载的连接可采用两线回路或四线回路，四线回路的输出精度较高，如图8-9所示。采用两线回路时，S+和S-可以保持开路。在输出电流时，将负载连接到Q1及MANA即可。
    图8-9    通过四线回路连接负载和隔离的输出模块
