PLC的循环指令说明及使用举例

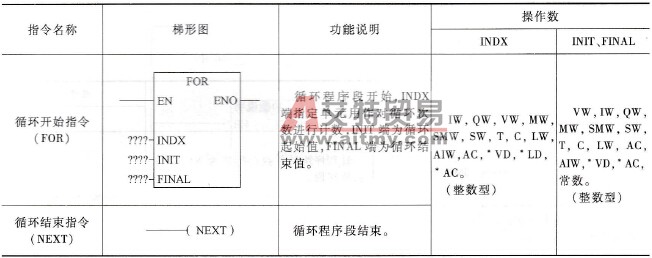

    循环指令包括FOR、NEXT两条指令，这两条指令必须成对使用，当需要某个程序段反复执行多次时，可以使用循环指令。    1．指令说明    循环指令说明如下：
    2．指令说明    循环指令使用如图5-28所示，该程序有两个循环程序段（循环体），循环程序段2（网络2～网络3）处于循环程序段1（网络1~网络4）内部，这种一个程序段包含另一个程序段的形式称为嵌套，一个FOR、NEXT循环体内部最多可嵌套8个FOR、NEXT循环体。    在图5-28中，当I0.0触点闭合时，循环程序段1开始执行，如果在I0.0触点闭合期间I0.1触点也闭合，那么在循环程序段1执行一次时，内部嵌套的循环程序段2需要反复执行3次，循环程序段2每执行完一次后，INDX端指定单元VW22中的值会自动增1（在第一次执行FOR指令时，INIT值会传送给INDX），循环程序段2执行3次后，VW22中的值由1增到3，然后程序执行网络4的NEXT指令，该指令使程序又回到网络1，开始下一次循环。    使用循环指令的要点：①FOR、NEXT指令必须成对使用；②循环允许嵌套，但不能超过8层；③每次使循环指令重新有效时，指令会自动将INIT值传送给INDX;④当IN-DX值大于FINAL值时，循环不被执行；⑤在循环程序执行过程中，可以改变循环参数。

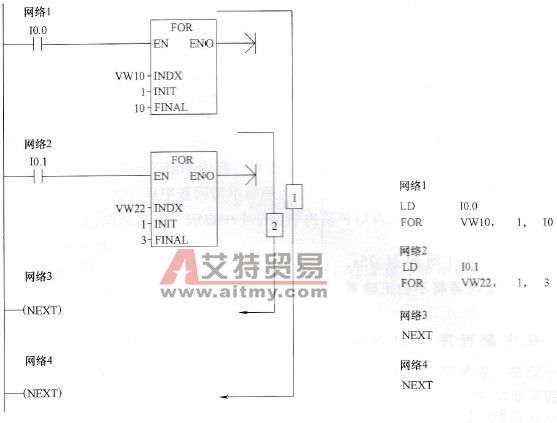

    图5-28    循环指令使用举例
