S7-300系列PLC的模拟量输入( AI)模块SM331

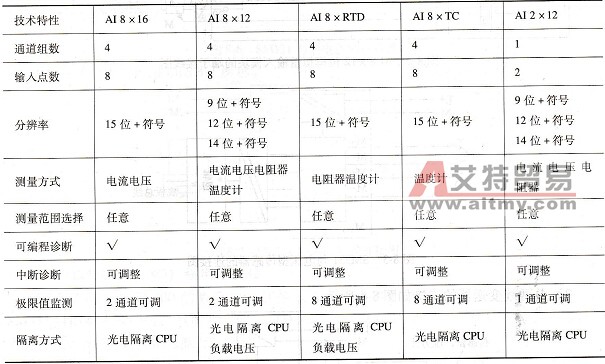

    SM331模块主要由A/D转换器、切换开关、恒流源、补偿电路、光隔离器及逻辑电路组成。它将控制过程中的模拟信号转换为PLC内部处理用的数字信号，目前SM331模块共有8种规格，表8-1为其中5种规格模块的主要技术特性。其主要功能有：    ·分辨率可调，可以从9～15位加符号位。    ·A/D转换器采用积分法，4档积分时间分别为2.5、16.7、20和100ms。    ·测量范围广，电压和电流传感器、热电偶，电阻和电阻式温度计均可作为传感器与之连接。    ·具有极限值诊断和中断诊断。    表8-1    常用模拟量输入模块的主要技术特性
    AI 8×12位模拟量输入模块的端子接线图如图8-2所示。    SM331与传感器、变送器的连接方式主要有以下5种。    1)与电压型传感器的连接如图8-3所示。

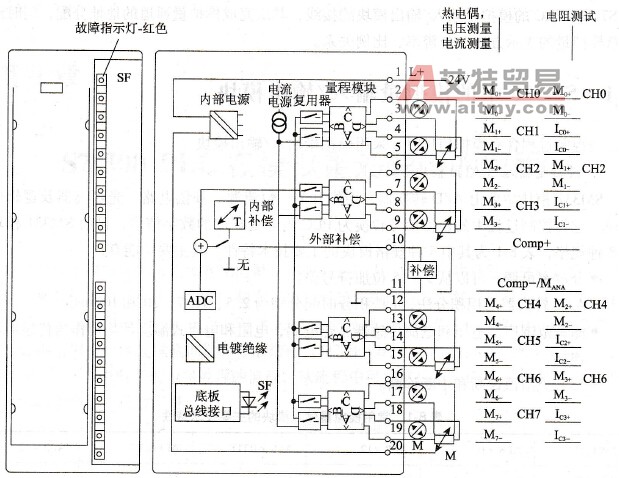

    图8-2    AI 8×12位模拟量输入模块的端子接线图

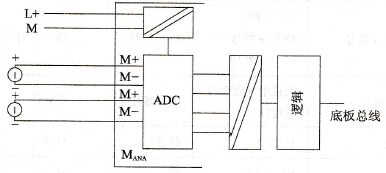

    图8-3    SM3 31与电压型传感器的连接图    2)与两线变送器的连接如图8-4所示。

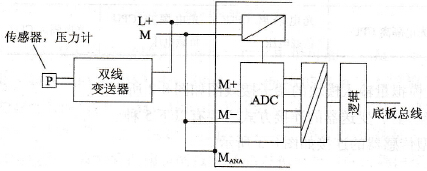

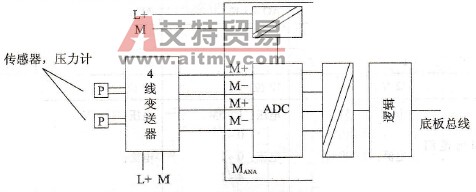

    图8-4    SM331与两线变送器的连接图    3)与四线变送器连接的端子接线如图8-5所示。
    图8-5    SM331与四线变送器连接的端子接线图    4)与热电偶的连接如图8-6所示。

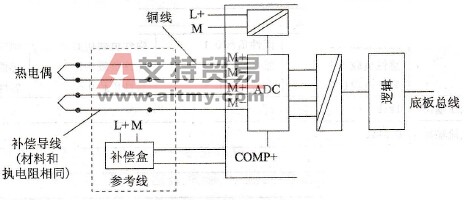

    图8-6    SM331与热电偶的连接图    5)与热电阻的连接如图8-7所示。

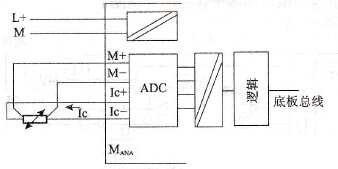

    图8-7    SM331与热电阻的连接图
