PLC的跳转与标签指令说明及使用举例

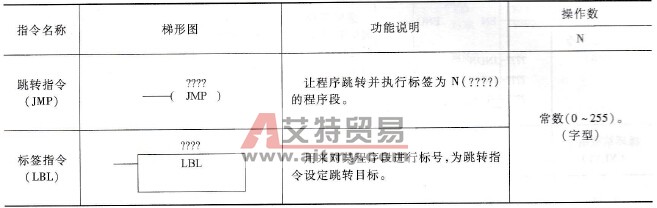

    1．指令说明    跳转与标签指令说明如下：

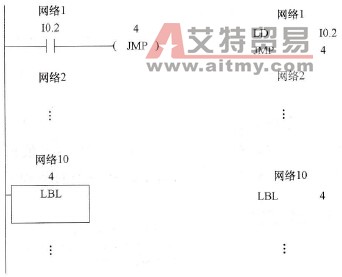

    跳转与标签指令可用在主程序、子程序或者中断程序中，但跳转和与之相应的标号指令必须位于同性质程序段中，即不能从主程序跳到子程序或中断程序，也不能从子程序或中断程序跳出。在顺序控制SCR程序段中也可使用跳转指令，但相应的标号指令必须也在同一个SCR段中。    2．指令说明    跳转与标签指令使用如图5-27所示，当I0.2触点闭合时，JMP 4指令执行，程序马上跳转到网络10处的LBL 4标签，开始执行该标签后面的程序段，如果I0.2触点未闭合，程序则从网络2依次往下执行。
    图5-27    跳转与标签指令使用举例
