S7-300系列PLC的模拟量处理概述

    生产过程中存在着大量连续变化的量，如温度、压力、流量、物位等，这些连续变化的物理量就称为模拟量。在实际生产控制中，控制对象往往既有开关量又有模拟量，因而可编程控制器必须有处理模拟量的能力。S7系列可编程控制器处理模拟量的能力很强，STEP 7系统又提供给用户很多处理模拟量的标准结构（FC和FB），用户在处理模拟量的时候会感到很方便。图8-1说明了模拟量处理的流程，从流程中可以看出，实际上用户程序中处理的只是与模拟量成比例的数字量。

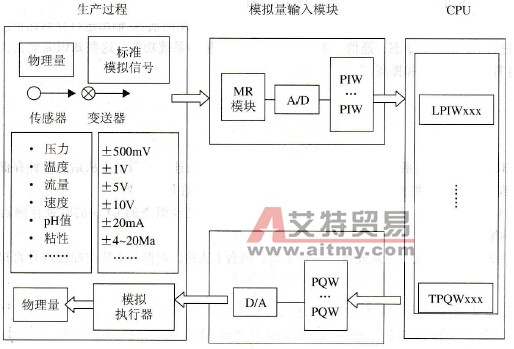

    图8-1    模拟量处理流程    图8-1中，传感器把各种物理量转化为电量，这些电量可能不标准。变送器把这些电量转化为标准的电量，如500mV、10V、4~20mA等。标准的电量接入模拟量输入模块，通过量程卡的转换之后送人模／数转换器，转换出来的数字量存放在结果存储器。用户程序通过L PIW指令，把这个与模拟量对应的数字量读人。在程序中按控制要求来处理这个数字量。如果需要输出模拟量，只需要把相应的数字量通过指令T PQW写到模拟量输出模块，该数字量就会通过数／模转换器转换成相应的模拟量输出。要组成模拟量处理系统，必须先做好S7-300 PLC的模拟量输入/输出模块的接线，其次完成模拟量通道的地址分配，同时还要注意模拟量的表示方法、分辨率、比例关系。
