S7-200系列PLC的通信连接电缆

    计算机通常采用PC/PPI电缆与S7-200系列PLC进行串行通信，由于计算机通信端口的信号类型为RS232C，而S7 -200系列PLC通信端口的信号类型为RS485型，因此PC/PPI电缆在连接两者同时还要进行信号转换。    PC/PPI电缆如图6-11所示，电缆一端为RS232C型端口，用于接计算机，另一端为RS485端口，用于接PLC，电缆中间为转换器及8个设置开关，开关上置为1，下置为0，1、2、3开关用来设置通信速率（波特率），4~8开关用作其他设置，各开关对应的功能如图6-12所示。一般情况下将2、4开关设为“1”，其他开关均设为“0”，这样就将计算机与PLC的通信速率设为9.6kbit/s、PPI通信。
    图6-11    PC/PPI电缆    在通信时，如果数据由RS232C往RS485端口传送，电缆为发送状态，反之为接收状态，发送和接收转换需要一定的时间，称为电缆收发转换时间，通信速率越高，需要的转换时间越短，具体如图6-12所示。

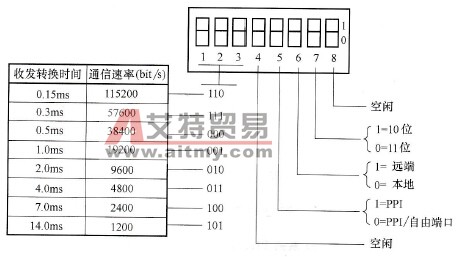

    图6-12    PC/PPI电缆各开关的功能
