S7-200系列PLC的发送和接收指令

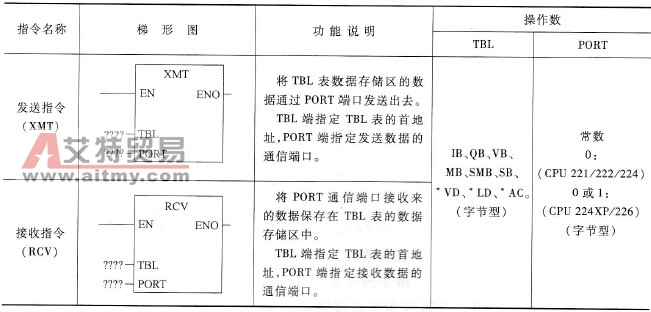

    1．指令说明    发送和接收指令说明如下：
    发送和接收指令用于自由模式下通信，通过设置SMB30（端口0）和SMB130（端口1）可将PLC设为自由通信模式，SMB30、SMB130各位功能说明见表6-6。PLC只有处于RUN状态时才能进行自由模式通信，处于自由通信模式时，PLC无法与编程设备通信，在STOP状态时自由通信模式被禁止，PLC可与编程设备通信。    2．发送指令使用说明    发送指令可发送一个字节或多个字节（最多为255B），要发送的字节存放在TBL表中，TBL表（发送存储区）的格式如图6-25所示，TBL表中的首字节单元用于存放要发送字节的个数，该单元后面为要发送的字节，发送的字节不能超过255个。
    图6-25    TBL表（发送存储区）的格式    如果将一个中断程序连接到发送结束事件上，在发送完存储区中的最后一个字符时，则会产生一个中断，端口0对应中断事件9，端口1对应中断事件26。如果不使用中断来执行发送指令，可以通过监视SM4.5或SM4.6位值来判断发送是否完成。    如果将发送存储区的发送字节数设为0并执行XMT指令，会发送一个间断语( BREAK)，发送间断语和发送其他任何消息的操作是一样的。当间断语发送完成后，会产生一个发送中断，SM4.5或者SM4.6的位值反映该发送操作状态。    3．接收指令使用说明    接收指令可以接收一个字节或多个字节（最多为255B），接收的字节存放在TBL表中，TBL表（接收存储区）的格式如图6-26所示，TBL表中的首字节单元用于存放要接收字节的个数值，该单元后面依次是起始字符、数据存储区和结束字符，起始字符和结束字符为可选项。    如果将一个中断程序连接到接收完成事件上，在接收完存储区中的最后一个字符时，会产生一个中断，端口0对应中断事件23，端口1对应中断事件24。如果不使用中断，也可通过监视SMB86（端口0）或者SMB186（端口1）来接收信息。

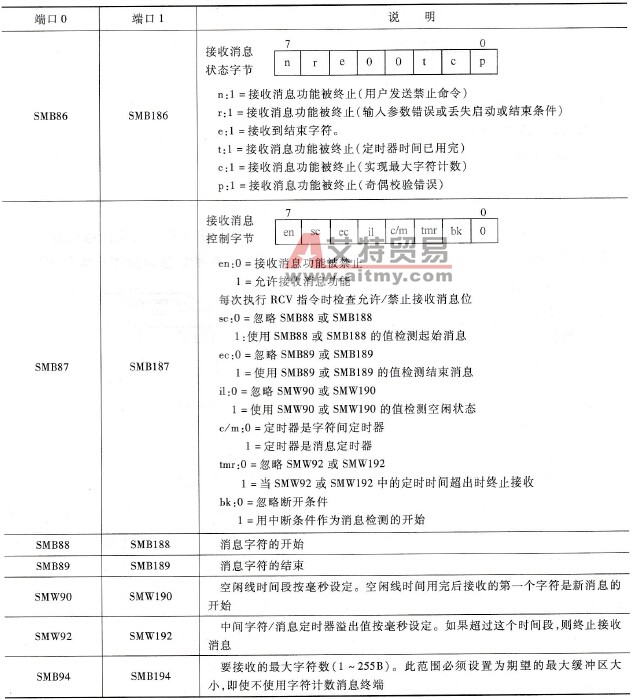

    图6-26    TBL表（接收存储区）的格式    接收指令允许设置接收信息的起始和结束条件，端口0由SMB86~SMB94设置，端口1由SMB186~SMB194设置。接收信息端口的状态与控制字节见表6-8。    表6-8    接收信息端口的状态与控制字节
