基于PLC的十字路口交通信号灯的控制

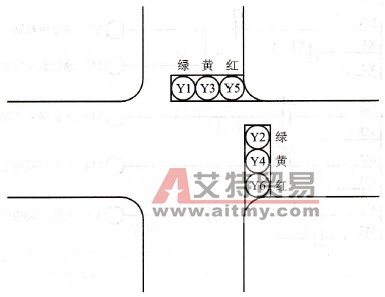

    十字路口交通信号灯示意图如图4-17所示。

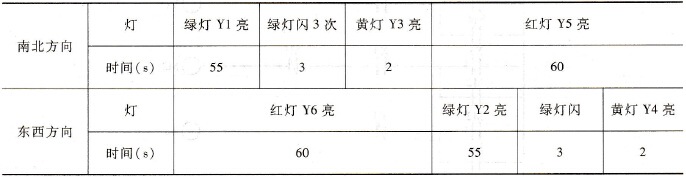

    图4-17    十字路口交通信号灯示意图    1．控制要求    十字路口交通信号灯变换规律见表4-5:    表4-5    十字路口交通信号灯变换规律

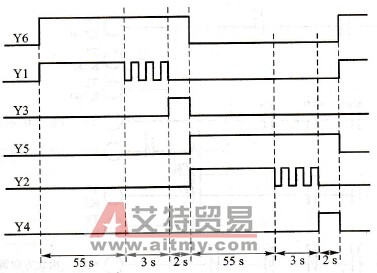

    当东西方向的红灯亮60 s期间，南北方向的绿灯亮55 s，后闪3次，共3s，然后绿灯灭，接着南北方向的黄灯亮2s。    完成了半个循环，再转换成南北方向的红灯亮60 s，在此期间，东西方向的绿灯亮55 s，后闪三次，共3s，然后绿灯灭，接着东西方向的黄灯亮2s。完成一个周期，进入下一个循环。    2．控制时序图    根据控制要求画出十字路口交通信号灯的时序图如图4-18所示。    3．设计思路    根据控制要求与时序图，初步提出设计思路。    (1)在红灯亮60 s中需划分出55 s、58 s，因此考虑用3个时间继电器(T0、T1、T2)。

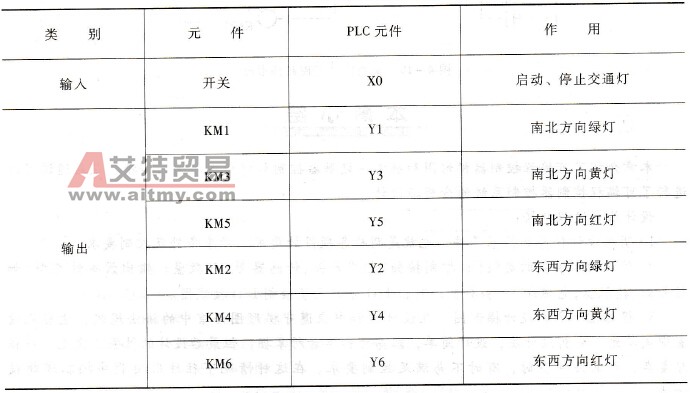

    图4-18    交通信号灯的时序图    (2)因为东西与南北方向的红、绿、黄灯的亮、熄的规律相同，所以成为对称控制电路，但需要用中间继电器( M0)来分辨。    (3)绿灯闪烁需要振荡器，采用T7、T8，以便根据需要调节闪烁的时间。    4．I/O分配（见表4P6）    表4-6    I/O分配表

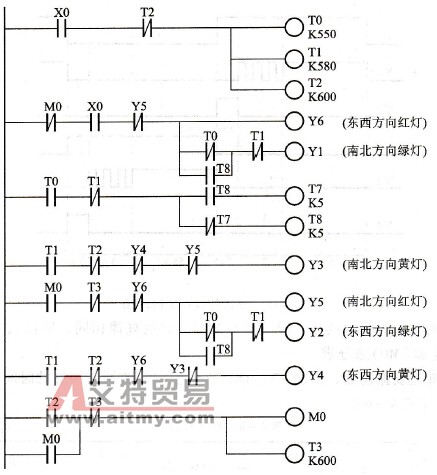

    5．交通信号灯的控制梯形图    根据控制要求，I/O分配表可画出交通信号灯的控制梯形图如图4-19所示。
    图4-19    交通信号灯控制梯形图
