基于PLC的智力竞赛抢答器显示系统

    参加竞赛人分为儿童组、学生组、成人组，其中儿童二人，成人二人，学生为一人，主持人一人。抢答系统示意图如图4-12所示。

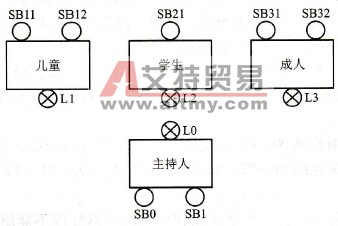

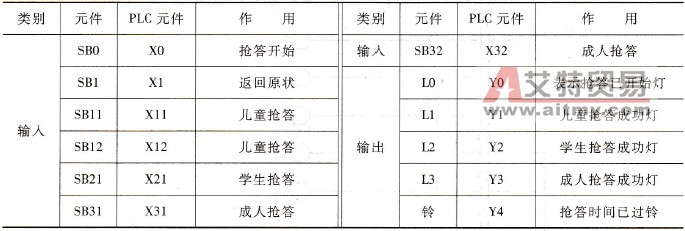

    图4-12    抢答系统示意图    1．控制要求    (1)当主持人按下SB0后，指示灯L0亮，表示抢答开始，参赛者方可开始按下按钮抢答，否则违例（此时抢答者桌面上灯闪烁）。    (2)为了公平，要求儿童组只需一人按下按钮，其对应的指示灯亮，而成人组需要二人同时按下二个按钮对应的指示灯才亮。    (3)当一个问题回答完毕，主持人按下SB1，一切状态回复。    (4)成年人一人违例抢答灯L3闪烁。    (5)当抢答开始后时间超过30 s，无人抢答，此时铃响，提示抢答时间已过，此题作废。    2．I/O分配表的确定    根据控制要求写出I/O分配表，见表4-3。    表4-3    抢答系统I/O分配表
    3．梯形图的设计    根据控制要求，设计对应的梯形图。    设计过程：    (1)首先把三盏抢答成功亮的灯L1、L2、L3对应的Y1、Y2、Y3按照要求(2)接通，因此X11与X12为并联，而X31、X32为串联，因为抢答用的是按钮，因此分别加上自锁。    (2)因为要在主持人的Y0接通后才能抢答，增加一条X0接通Y0的电路。    (3)抢答开始后（Y0通）30 s无人抢答，铃响，增加T0电路，T0接通Y4（铃）。    (4)用X1动断触点复位，使所有状态返回。    (5)一组人抢答成功后，其他组抢答无效，增加了Y1、Y2、Y3之间的动断触点互锁。    (6)在有人抢答的情况下，应考虑Y4不能被T0接通，因此在Y4线圈电路中串入Y1、Y2、Y3动断触点。    (7)若在主持人没有启动X0→Y0接通的情况下，有人按抢答按钮，即违例操作时，采用该组灯闪烁。增加了振荡电路T1、T2，将此T2动合触点串入Y1、Y2、Y3线圈电路中，再用Y0短接。    同时考虑违例抢答后，因按钮保证在按钮返回时违例灯闪不能熄，增加了M1、M2、M3记忆回路。    (8)考虑成年人一人违例抢答即出现违例灯闪。    通过编程和修改智力竞赛抢答显示系统对应的梯形图如图4-13所示。

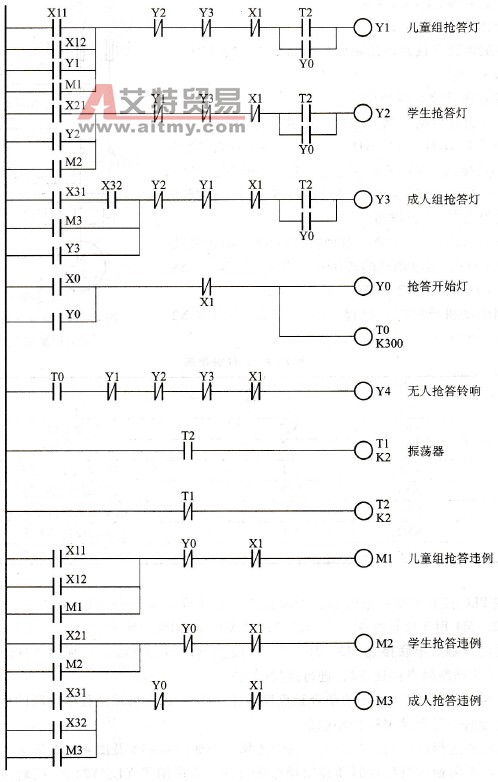

    图4-13    智力竞赛抢答显示系统梯形图
