S7-200系列PLC的PROFIBUS通信协议

    PROFIBUS协议是世界上第一个开放式的现场总线标准协议，是用于车间级和现场级的国际标准，通常用于分布式I/O（远程I/O）的高速通信。PROFIBUS- DP协议可以使用不同厂商的PROFIBUS设备，如简单的输入或输出模块、电机控制器和PLC。    PROFIBUS协议支持传输速率为12Mbit/s，连接使用屏蔽双绞线（最长9.6km）或者光缆（最长90km），最多可接127个从站，其应用覆盖电力、交通、机械加工、过程控制和楼宇自动化等领域。S7-200 CPU可以通过增加扩展模块EM277来支持PROFI-BUS- DP协议。    PROFIBUS网络通常有一个主站和若干个I/O从站，如图6-17所示。主站设备通过配置可以知道I/O从站的类型和站号。主站初始化网络使网络上的从站设备与配置相匹配。主站不断地读写从站的数据。当一个主站成功配置了一个从站之后，它就拥有了这个从站设备。如果在网络上有第二个主站设备，那么它对第一个主站的从站的访问将会受到限制。

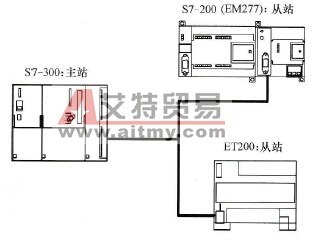

    图6-17    典型的PROFIBUS网络
