S7-200系列PLC的PPI通信协议

    PPI协议（点对点接口协议）是主／从协议，该协议有以下要点：    1)主站设备将请求发送至从站设备，然后从站设备进行响应，从站设备不发送消息，只是等待主站的要求并对要求作出响应。    2) PPI协议并不限制与任何从站通信的主站数量，但在一个网络中，主站数量不能超过32个。    3)如果在用户程序中启用PPI主站模式，S7-200 CPU在运行模式下可以作主站。在启动PPI主站模式之后，可以使用网络读写指令来读／写另外一个S7-200CPU。当S7-200CPU作PPI主站时，它仍然可以作为从站响应其他主站的请求。    4) PPI高级协议允许建立设备之间的连接。所有的S7-200 CPU都支持PPI和PPI高级协议，S7-200 CPU每个通信端口支持4个连接，而EM277通信模块仅仅支持PPI高级协议，每个模块支持6个连接。    典型的PPI网络如图6-15所示，安装有编程软件的计算机和操作员面板（或称人机界面HMI）均为主站，S7-200 CPU为从站。

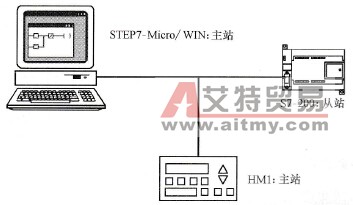

    图6-15    典型的PPI网络
