S7-300系列PLC的二级控制器

来源：艾特贸易2017-06-04

简介对于二级控制，只能将 PULSEGEN 的正脉冲输出 QPOS_P 连接到 I/O 执行机构。根据所使用的受控数值范围，二级控制器可以有一个双极或单极受控数值范围。如图 8-26 和图 8-27 所示。图 8-

    对于二级控制，只能将PULSEGEN的正脉冲输出“QPOS_P”连接到I/O执行机构。根据所使用的受控数值范围，二级控制器可以有一个双极或单极受控数值范围。如图8-26和图8-27所示。

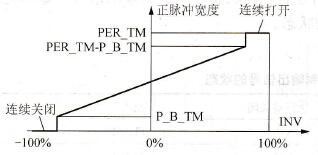

-100%~100%双极性图     图8-26    -100%~100%双极性图

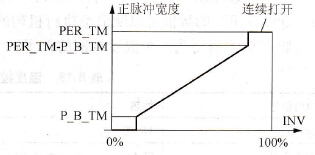

0%~100%单极性图     图8-27    0%~100%单极性图    如果控制循环中二级控制器的连接需要逻辑状态相反的开关量信号，可以在“QNEG_P”将输出信号进行“非”运算（见表8-19）。    表8-19    2输出的二级控制
