FX-20P-E编程器面板布置

    FX-20P-E手持编程器的操作面板如图3-2所示。对键盘上各键的作用说明如下：    (1)功能键[RD/WR]：读出／写入；[INS/DEL]：插入／删除；[MNT/TEST]：监视／测试。各功能键交替起作用：按一次时选择第一个功能；再按一次，选择第二个功能。

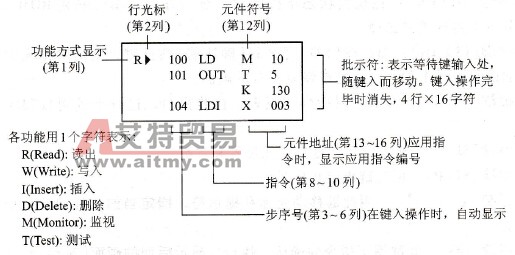

    图3-1    编程器操作时显示的画面

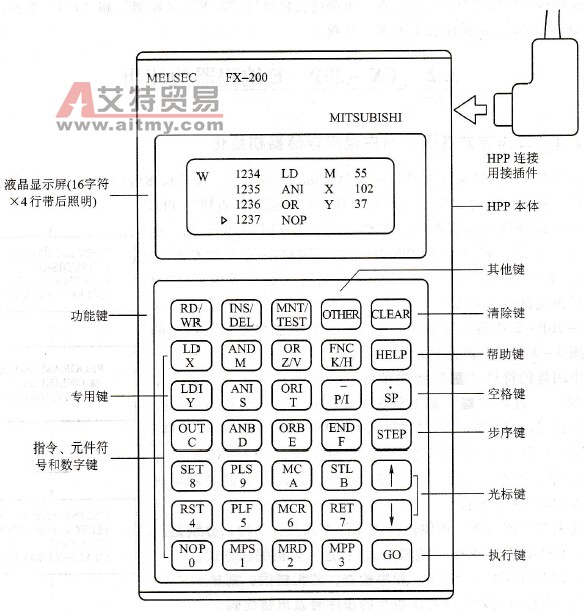

    图3-2    编程器的操作面板    (2)其他键[OTHER]：在任何状态下按此键，显示方式菜单。安装ROM写入模块时，在脱机方式菜单上进行项目选择。    (3)清除键[CLEAR]：如在按[GO]键之前（确认前）按此键，则清除键入的数据。此键也可以用于清除显示屏上的出错信息或恢复原有的画面。    (4)帮助键[HELP]：显示应用指令一览表，在监视时，进行十进制数和十六进制数的转换。    (5)空格键[SP]：在输入时用此键指定元件号和常数。    (6)步序键[STEP]：用此键设定步序号。    (7)光标键[↓]、[↑]:用此键移动光标和提示符，指定当前元件的前一个或后一个元件，作行滚动。    (8)执行键[GO]：此键用于指令的确认、执行，显示后面的画面（滚动）和再搜索。    (9)指令、元件符号和数字键：上部为指令，下部为元件符号或数字。上、下部的功能是根据当前所执行的操作自动进行切换。下部的元件符号“Z/V”、“K/H”和“P/I”交替起作用。    指令键共26个，操作起来方便、直观。
