PLC输入／输出及控制面板的设计

来源：艾特贸易2019-09-01

简介系统选用 FX2N 的 48MR 型 PLC 作为控制器，占用 24 个输入点。当一块板料剪切完成时，剪板机完成一次送料、压紧、剪切、一个工作循环结束，加工出一块板料；“手动”位时，与点动开

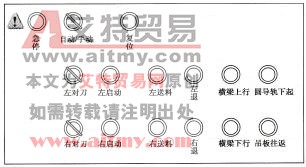

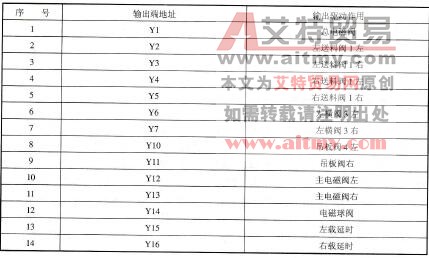

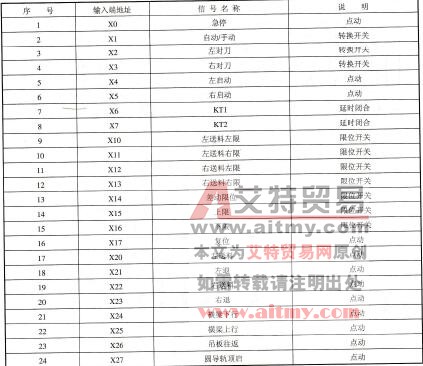

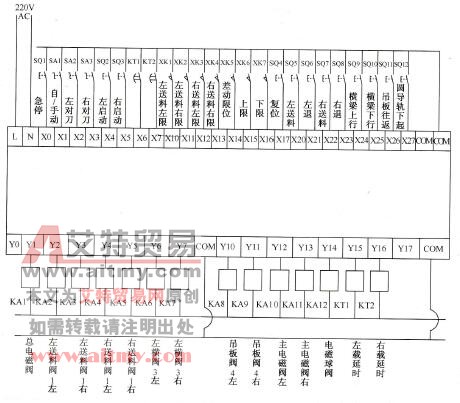

系统选用FX2N的48MR型PLC作为控制器，占用24个输入点。当一块板料剪切完成时，剪板机完成一次送料、压紧、剪切、一个工作循环结束，加工出一块板料；“手动”位时，与点动开关X21，X22，X23，X24，SA2，SA3相配合，分别实现送料、退料、剪切等点动控制，满足维修和工作调整的需要。FX2N是基本单元中的输入点按照XOOO～X007，X010--X017，这样的八进制格式进行编号；扩展单元的输入点则接着基本单元的输入点顺序进行编写。系统输入点分配表见表10-3。输出端用了14个输出点。分别使用电磁阀控制电动机的启动／停止。系统输出点分配表见表10-4。PLC输入／输出接线图如图10-3所示。为了便于操作将控制开关放置在控制面板上，控制面板布置图如图10-4所示。
