PLC的基本构成

    PLC的基本构成示意图如图1-2所示，各部分的主要功能介绍如下：    中央处理器( CPU)：负责指挥信号与数据的接收与处理、程序执行、输出控制等系统工作。    系统存储器( ROM)：内部固化了厂家的系统管理程序与用户指令解释程序，不能删改。    用户存储器( RAM)：用于存储用户编写的程序，可由用户根据控制需要进行删改。    输入接口(I)：用于连接各类开关、按钮和传感器等，接收外来元件如开关、按钮、传感器输入的接通或断开的开关量信号，或电位器、传感器等数值连续变化输入的模拟量信号（需要进行模拟量与数字量的变换）。    输出接口(O)：用于连接指示灯、接触器线圈、电磁阀线圈等执行元件，输出PLC的程序指令并驱动执行元件。    电源：为PLC内部提供工作电源，同时也为外部元件提供一个容量不大的DC 24V电源。    此外，PLC设置有通信接口与外部设备（如计算机、触摸屏等）进行通信连接。PLC还安装有扩展接口，在有需要时可以接上各种功能扩展卡，增加PLC的功能。    在编程学习初期，对PLC的内部构成不必过于详细了解，对图1-2有认识就可以了。

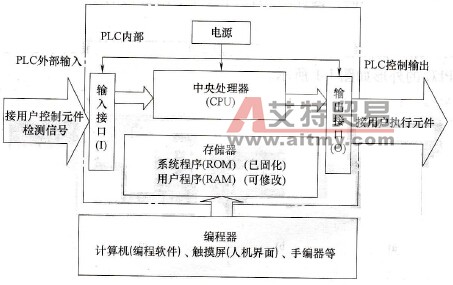

    图1-2    PLC的基本构成示意图
