三菱FX系列PLC的反相传送指令[CML(FNC14)]

来源：艾特贸易2017-06-04

简介1 ．指令说明反相传送指令 CML 的格式与功能如图 6-36 所示。当条件 X0 为 ON 时，将源操作数 D0 中二进制数每位取反然后送到目标操作数中。 D 中若为常数，则自动地先转换成二进制数

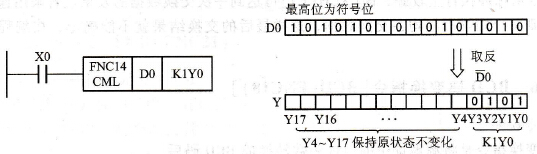

    1．指令说明    反相传送指令CML的格式与功能如图6-36所示。当条件X0为ON时，将源操作数D0中二进制数每位取反然后送到目标操作数中。D中若为常数，则自动地先转换成二进制数。

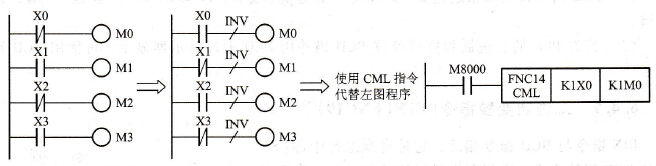

反相指令CML格式与功能     图6-36    反相指令CML格式与功能    2．应用举例    本例为CML作反相输入或输出指令。如图6-37所示，把X0~X3的状态取反然后传送给M0~M3，程序在使用CML指令后更简单。（INV为取反指令）
反相指令的应用     图6-37    反相指令的应用
