三菱FX系列PLC的位传送指令[SMOV( FNC13)]

    1．指令说明    位传送指令SMOV的格式与功能如图6-34所示，当X0为ON时，将源操作数[S]即( D1)中的二进制数先转换成BCD码（4位二进制数转换成1位BCD码），假设(D1)中的二进制数转换成BCD码为4265，再把(D1)中的BCD码传送到(D2)中，最后(D2)中的BCD码转换成二进制数。    在图6-34中，(D1)中BCD码的第4位（由Ml的K4指定）起的低2位（由M2的K2指定）向目标(D2)中的第3位和第2位传送（由n的K3指定），(D2)中的其他位数据保持原数不变。传送完毕后，( D2)中BCD码转换成二进制数。

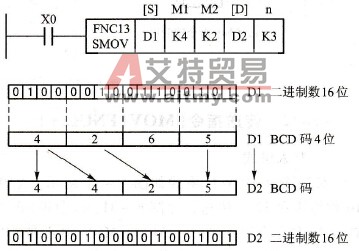

    图6-34    位传送指令格式与功能    2．应用举例    图6 -35所示为BCD码合成的一个例子。在执行指令BIN后，D2、D1中分别装入了二进制数，其中D2的二进制数为八位，其状态（1或0）为X20~X27输入状态（K2X20为位组合数，指X20~X27）。D1的二进制数4位，即XO~X3的状态(K1X0为位组合数，指X0~X3）。在执行SMOV指令中，D1的4位二进制数转换成1位BCD码并以此位（由K1指定）向D2中的第3位传送（由K3指定）。因此，D2中除原有2位BCD码（原有八位二进制数转换而成），第3位传人Dl的1位BCD码。所以D2中第1、2、3位上都有BCD码，这3个BCD码在SMOV指定执行完毕后再转换成二进制数存入D2中。
    图6-35    位传送指令应用举例（BCD码合成）
