三菱FX系列PLC的传送指令[MOV( FNC12)]

    1．基本格式    传送指令MOV的格式如图6- 31所示。MOV指令分16位传送和32位传送，如图6 - 31(a)中带(P)表示脉冲执行16位数传送。图6- 31( b) MOV中不带(P)但带有(D)表示连续执行32位数传送，数据从(D1，D0)→(D11，D10)，D0，D10只写出了数据寄存器的低位。
    图6-31    传送指令的格式    2．应用举例    图6 -32所示是MOV指令的两个应用。图(a)是计数值传送，即读计数器C0的当前值，送到数据寄存器D20中。图(b)是定时器间接传送，即将数K200传送给D12，而D12中数值(200)作为定时器T20的定时值。图6- 33所示是将PLC输入端X0~ X3的状态送到输出端Y0~Y3的两种编程方法，用应用指令MOV变得更简单。    注意：在MOV指令中K1X0，K1Y0是位组合数据，分别表示X0~ X3，Y0~Y3。
    图6-32    传送指令的应用

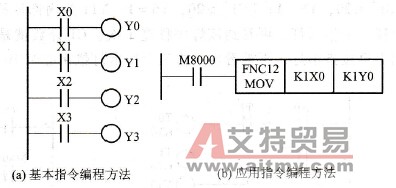

    图6-33    进行位软元件传送数值的两种编程方法
