三菱FX系列PLC的比较指令[CMP、ZCP(FNC10、FNC11)]

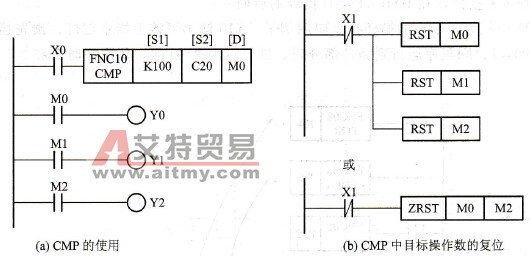

    1．指令说明    CMP为比较指令，ZCP为区间比较指令。要清除比较结果，用复位指令。    (1)比较指令CMP。    比较指令CMP的使用及复位如图6-28所示。比较指令是将源操作数[S1]、[S2]中的数据进行比较，比较结果影响目标操作数[D]的状态。当X0=OFF时，CMP指令不执行。M0、M1、M2保持不变。当X0=ON时，[S1]、[S2]比较，即C20计数值与K100比较。若C20<100,则M0 =1;若C20=100,则M1 =1, Y1 =1。若C20>100,则M2 =1, Y2 =1。

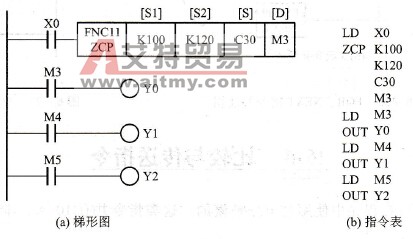

    图6-28    比较指令CMP的使用及复位    (2)区间比较指令ZCP。    区间比较指令ZCP的使用如图6-29所示，该指令是将一个数[S]与两个源操作数[S1]、[ S2]进行代数比较，比较结果影响目标操作数[D]的状态。X0=ON时，C30计数值与K100和K120比较，若[C30] <100时，则M3 =1，Y0=1；若100≤[C30]≤120时，M4 =1，Y1=1；若[ C30]>120时，M5 =1，Y2 =1。

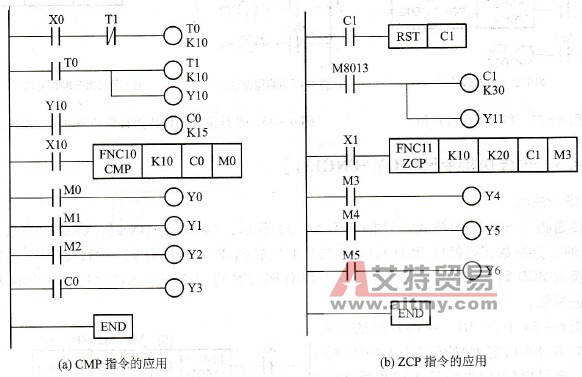

    图6-29    区间比较指令ZCP的使用    2．应用实例    图6 -30(a)所示为CMP的应用示例。当X0 =1时，[C0]<10时，Y0 =1；[C0]=10时，Y1 =1；当[C0] >10时，Y2 =1。如在Y10端按一指示灯，可以看到该指示灯在X0=ON后不停闪烁，这是由T0、T1定时电路决定的，亮及灭的时间都为1 s，C0计数该灯(Y10)闪烁次数，C0计数到15次，Y3 =1。    图6-30( b)所示为ZCP区间指令的应用示例。X1=ON时，[C1]<10，Y4 =1；10≤[C1]≤20，Y5 =1;[C1] >20，Y6 =1。Y11为内部秒脉冲M8013的输出，如在该输出端Y11上接一个指示灯，可看到该灯每秒亮1次。C1计数就是该灯亮的次数。如在Y4、Y5、Y6输出上也接指示灯，不难看出，这三个指示灯依次亮时10 s。
    图6-30    比较指令的应用示例
