三菱FX系列PLC的循环指令[FOR、NEXT( FNC08、FNC09)]

    FOR、NEXT为循环开始和循环结束指令。循环指令的使用如图6-26所示，在程序运行时，位于FOR-NEXT间的程序可循环执行几次后，再执行NEXT指令后的程序。循环次数n由FOR后跟操作数指定，循环次数值范围为1~32767。    FOR、NEXT指令可嵌套使用，最多允许5级嵌套。图6-26(b)为3级嵌套循环。D0中可送入数据，如果是5，则B程序循环执行5次。    FOR、NEXT必须成对使用，否则出错。    NEXT指令不允许写在END、FEND指令的后面。    图6-27所示为一个小的循环指令应用例子。Y10输出可接上指示红灯，预先接通输入开关X0，使X0 =1，则程序运行到循环部分时，红灯可闪亮10次，每次亮时2 s。

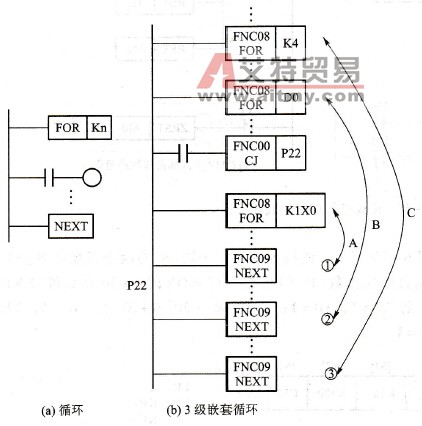

    图6-26    FOR、NEXT指令的使用
    图6-27    FOR、NEXT应用示例
