三菱FX系列PLC的主程序结束指令[FEND( FNC06)]

    FEND指令表示主程序结束。程序执行到FEND时，进行输入、输出处理，监视定时器和计数器刷新，全部完成以后返回到程序的00步。    使用该指令时应注意，子程序和中断子程序必须写在主程序结束指令FEND和END指令之间。    在有跳转( CJ)指令的程序中，用FEND作为主程序和跳转程序的结束。在调用子程序( CALL)中，子程序、中断子程序应写在FEND之后且用SRET和IRET返回指令。当主程序中有多个FEND指令，CALL或中断子程序必须写在最后一个FEND及END之间。    结束指令的使用如图6 -22所示。    注意：在主程序1、2、3中可以使用CALL指向P21，设置中断区间EI~ DI指针I100。

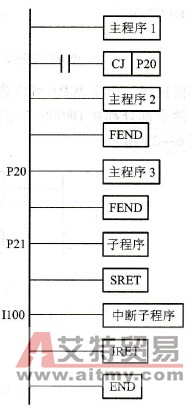

    图6-22    结束指令FEND的使用
