三菱FX系列PLC的应用指令含义

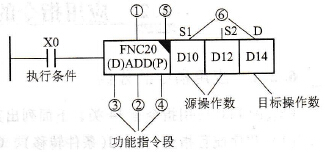

    应用指令中加法的指令格式及参数形式如图6-2所示。
    图6-2    加法指令格式及参数形式    下面以图6 -2来说明应用指令功能框中各参数的含义。    ①为功能代号(FNC)。每条应用指令都有一固定的编号，FX2N的应用指令代号从FNC00~FNC246。例如FNC00代表CJ（条件转移），FNC01代表CALL（呼叫），…，FNC246代表两个数据比较。    ②为助记符，ADD表示加法。    ③为数据长度指示。有(D)表示为32位数据操作，无(D)表示为16位数据操作。应用指令MOV含义如图6-3所示。图6-3(a)表示将( D10)中内容16位传送到(D12)中，图6-3(b)表示将(D21，D20)中内容（32位）传送到( D23，D22)中。注意在32位数据传送中每个数据寄存器(D)分别传送16位，而梯形图只标出低16位数据寄存器，即图(b)中的D20，D22。

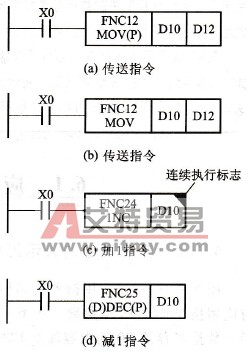

    图6-3    16位与32位数据传送指令    ④为脉冲／连续执行指令标志(P)。指令中有(P)表示为脉冲执行指令，当条件满足时执行一个扫描周期。指令中无(P)表示连续执行。图6-4中脉冲型、连续执行型指令示例可用来解释此指令。
    图6-4    脉冲型、连续执行型指令示例    传送指令，当X0从OFF→ON时，执行一次送数，其他时刻不执行，即( D10)→(D12)    传送指令，当X0从OFF→ON时，在每个扫描周期都执行数据传送一次，即( D10)→( D12)    加1指令，当X0从OFF→ON时，(D10)内容加1再送( D10)，每扫描一次加1，即(D10) +1→(D10)    减1指令，当X0从OFF→ON时，(D11，D10) -1→( D11，D10)，只执行一次操作且为32位数据操作    ⑤为某些特殊指令连续执行符号。如图6 - 4(c)所示加1指令，每一个扫描周期D10（源）的内容都发生变化（增加1）。    ⑥为操作数。为应用指令所涉及的数据。Sl，S2为源操作数，分别是数据寄存器( D10，D12)中的内容（数据）。D是目标操作数，即D14中的内容（数据），目标操作数指的就是应用指令执行后数据结果所在的数据寄存器。源操作数在指令执行后数据不变，而目标操作数在指令执行后可发生变化。K表示十进制数，H表示十六进制数。
