三菱FX系列PLC的循环移位指令

来源：艾特贸易2017-06-04

简介1 ．循环右移指令 [ROR( FNC30)] 循环右移指令 ROR 的格式与功能如图 6-51 所示。当 X0 为 ON 时， [D] 内的各位数据向右移 n 位，最后一次从最低位移出的状态存于进位标志 M8022 中。图 6-51

    1．循环右移指令[ROR( FNC30)]    循环右移指令ROR的格式与功能如图6-51所示。当X0为ON时，[D]内的各位数据向右移n位，最后一次从最低位移出的状态存于进位标志M8022中。

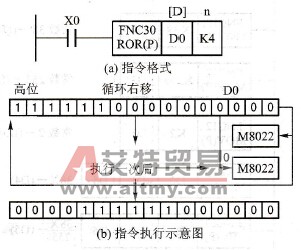

循环右移指令格式与功能     图6-51    循环右移指令格式与功能    循环右移指令：有16位移位和32位移位。ROR( P)是脉冲型，在X0为ON状态下只执行一次，ROR为连续型，在每个扫描周期都会执行一次移位。    2．循环左移指令[ ROL( FNC31)]    循环左移指令ROL的格式与功能如图6-52所示。当X0由OFF变为ON时，[D]内D0的数据向左移n位（K4表示移4位）。    与图6 -51(b)所示指令执行过程类似，执行一次D0数据向左移动4位，最后1次最高位进入标志M8022中。
循环左移指令格式与功能     图6 - 52    循环左移指令格式与功能
