三菱FX系列PLC的算术运算指令应用实例

    1．四则运算式的实现    若某程序中运算+2，式中X为输入端K2X0( X0~X7)送入的二进制数，运算结果送输出端K2Y0( Y0~ Y7)端。其梯形图如图6-49所示。X20为起停输入端控制开关。

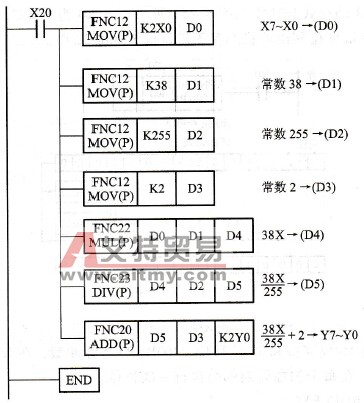

    图6-49    四则运算应用实例    2．利用乘、除法实现移位控制    有一组灯15盏，接于输出点Y0~Y16上(Y0~Y7，Y10~ Y16)，要求灯每隔1s单个移位，并循环。    上述灯组移位控制程序梯形图设计如图6 - 50所示，当X0为ON，Y0先置1，灯亮。经M8013（秒脉冲），K4Y0( Y0～Y16)×2即1×2 =2，二进制为0…010送K4Y0，这时Y1为1，灯亮。在M8013第二个秒脉冲时，K4Y0=2，由K4Y0X2=4的二进制为0…0100，这时Y2为1，灯亮。一直到Y16端灯亮，到Y17（未接灯）为1时，SET使Y0重新置1，第2次开始循环从Y0灯亮到Y16灯亮。    同样可以用DIV除法指令实现一个由Y16到Y0灯亮反向循环程序。请读者自己设计。
    图6-50    灯组移位控制
