基于PLC的密码锁程序设计实例

    用比较器构成密码锁系统。六位键输入密码锁的程序梯形图及I/O接线图如图6-59所示，如用12位键、16位键组成输入密码数，则具有更好的保密性和实用性。输入按钮可分别接于X0~ X17，按人数据必须与程序设定的各位数据比较，数据完全相同时密码锁才能开启。    本程序中的六个程序预先设定数为H2A4、HIE、H151、H18A、H3B、H4C。K2X0表示输入X0~ X7，由X0~X7输入六个数必须与程序中设定数比较相等时密码锁由输出Y0开锁，10 s后又重新锁定。

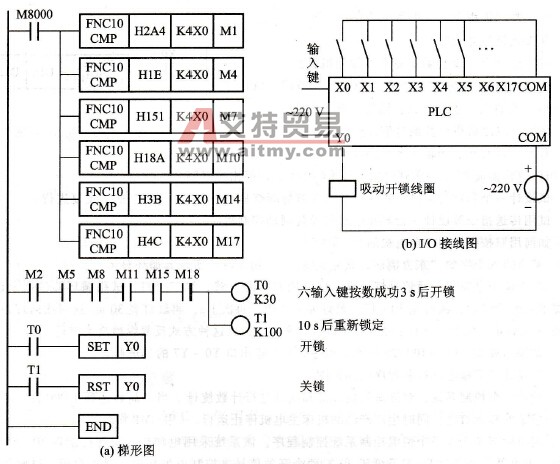

    图6-59    密码锁控制程序梯形图及I/O接线图
