三菱FX系列PLC的除法指令[DIV(FNC23)]

来源：艾特贸易2017-06-04

简介除法指令 DIV 是将指定的源地址中二进制数相除， [S1] 为被除数， [S2] 为除数，商送到指定的目标地址 [D] 中，余数送到 [D] 的下一个目标地址 [D+1] 中。除法指令格式与功能如图 6-45 所示

    除法指令DIV是将指定的源地址中二进制数相除，[S1]为被除数，[S2]为除数，商送到指定的目标地址[D]中，余数送到[D]的下一个目标地址[D+1]中。除法指令格式与功能如图6-45所示。除法指令也分16位和32位操作，其应用与运算情况如图6-46所示。

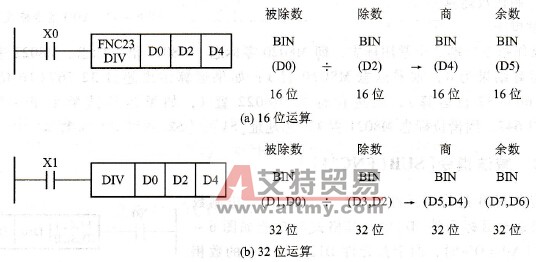

    图6-45    除法指令格式与功能    若为16位运算。执行条件X0由OFF→ON时，(D0)÷(D2)→(D4)。当( D0)=19，(D2)=3时，(D4)=6，(D5)=1。若为32位运算，X1由OFF→ON时，(D1，D0)÷(D3，D2)→(D5，D4)，余数在( D7，D6)中。    除数为0时，运算出错，V、Z不能指定在[D]中。位组合元件（如K1Y0）用于[D]中，得不到余数。商和余数的最高位为符号位。
除法指令的应用与运算情况     图6-46    除法指令的应用与运算情况
