基于PLC的电动机Y-△启动控制程序设计实例

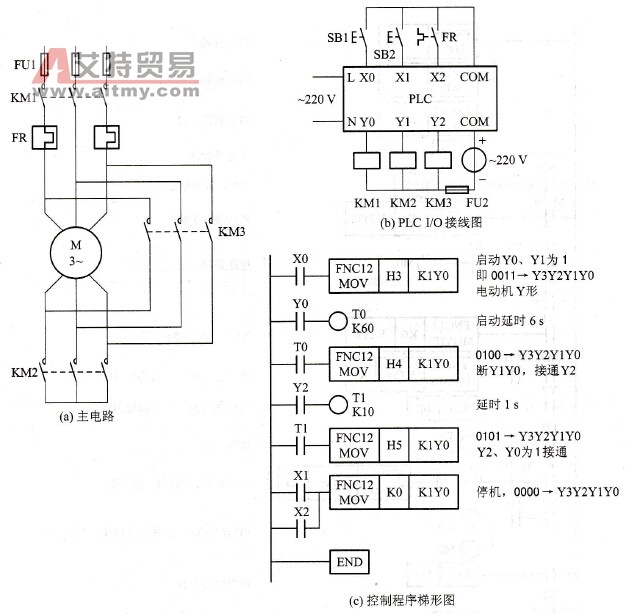

    图6 -57(a)为电动机Y-△启动控制电气主电路，图(b)为PLC I/O接线图，图(c)为PLC控制程序梯形图。H3、H4、H5为十六进制数即为0011、0100、0101。启动按钮X0，停止按钮X1，热继电器过载停机动合触点X2。电路主电源接触器KM1接于输出接口Y0，电动机Y联结的接触器KM2接于输出接口Y1，电动机△联结的接触器KM3接于输出接口Y2。按SB1( X0)，电动机Y形启动（传送常数H3，Y0、Y1为1）；当转速上升到一定程度，即启动延时6 s后，断开Y0、Y1，接通Y2（传送常数H4，Y0、Y1为0，Y2为1）。1 s后又接通Y0、Y2（传送常数H5，Y0、Y2为1），这时电动机接为△运行。按SB2( X1)，电机停止（传送常数为0，Y0、Y1、Y2为0）。在过载时，热继电器触点FR( X2)接通，电机也停止。K1Y0为位组合数，表示Y0~Y3。
    图6-57    异步电动机Y-△启动控制
