三菱FX系列PLC的字右移、字左移指令[WSFT、WSFL(F

    字右移、字左移指令与位移位指令功能类同，字移位时以字为单位向右或左移位。字左移位指令WSFL格式与功能说明如图6-55所示。当X0为ON时，(D3~D0)→(D13~D10)，( D13～D10)→(D17～D14), (D17～D14)→(D21，D18), (D21～D18)→(D25, D22),( D25~D22)移出。n1=K16是指定D的长度为16个，n2=K4是指每次移动的一组数据，[D]中出现的是最低位的数据地址（如D10）。WSFL和WSFR都分脉冲型和连续型指令。    用位元件进行字移位指令，是以8个数为一组进行。如K1X0代表X7～X0，K2X0代表X17~X10、X7~X0，用位元件进行的字右移指令格式与功能说明如图6-56所示。

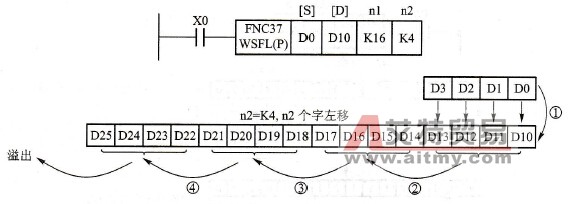

    图6-55    字左移指令格式及移位状态

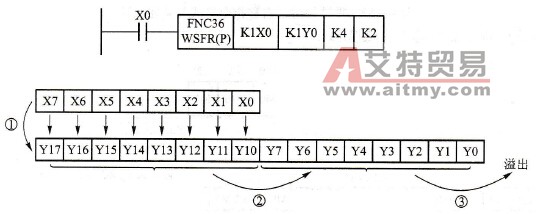

    图6-56    以位元件进行的字右移指令格式及移位状态
