继电-接触器控制线路转换成PLC梯形图过程中电动

来源:艾特贸易2017-06-04

简介电动机的过载保护应作为信号输入到 PLC ,不像继电一接触器控制线路那样串联在输出控制回路中,因为在继电一接触器控制线路中,热继电器保护动作会使控制线路失去自保护功能,

    电动机的过载保护应作为信号输入到PLC,不像继电一接触器控制线路那样串联在输出控制回路中,因为在继电一接触器控制线路中,热继电器保护动作会使控制线路失去自保护功能,系统必须重新启动方能运行。而PLC不一样,如果FR保护触点串联在输出回路中,虽然从动作的角度来看,它同样可使电动机停止运行,但由于PLC内部仍继续运行,其输出并未切断,一旦FR冷却或因其他的原因使FR触点接通,电动机会立即启动,这样极易造成事故。正确的接法如图7 -2所示。

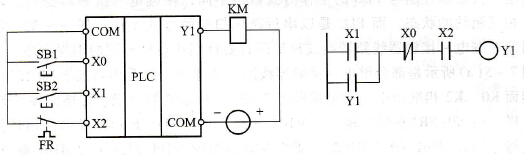

  过载保护触点的正确接法
    7-2    过载保护触点的正确接法
