继电-接触器控制线路转换成PLC梯形图过程中动断
来源：艾特贸易2017-06-04
简介如果把图 7-1(a) 直接转成图 7-1(b) 所示的梯形图，那么在执行时，会发现 KM 并不动作，原因是输入继电器 X0一 直处于接通状态，其动断触点使电路处于断开状态，只需将原 SB1 在图 7-1
如果把图7-1(a)直接转成图7-1(b)所示的梯形图，那么在执行时，会发现KM并不动作，原因是输入继电器X0一直处于接通状态，其动断触点使电路处于断开状态，只需将原SB1在图7-1(c)所示的动断触点改为动合触点，不必改动梯形图就可解决这个问题。

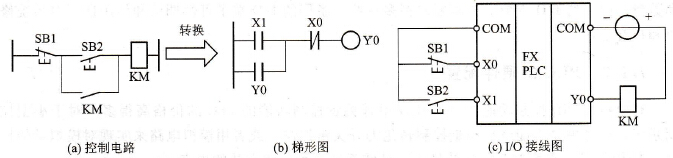

图7-1 动断触点的处理
