PLC的功能块图（FBD）简介

    这是一种较新的编程方法，用方框图的形式来表示操作功能，类似于数字逻辑门电路的编程语言。有数字电路基础的人很容易掌握，目前国际电工协会正在实施发展这种新式的编程标准。该编程语言用类似与门、或门的方框来表示逻辑运算关系，方框的左侧为逻辑运算的输入变量，右侧为输出变量；信号也是由左向右流向的，各个功能方框之间可以串联，也可以插入中间信号，如图3-16所示。在每个最后输出的前面组合逻辑操作方框数是有限的，同一组逻辑运算的输出结果的数目也要根据操作系统的不同而不同；经过扩展，不但可以表示各种简单的逻辑操作，并且也可以表示复杂的运算、操作功能。

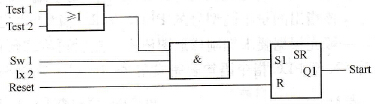

    图3-16    功能块图    有的微型PLC模块，如西门子公司的“LOGO!”可编程控制逻辑模块，使用的就是功能块图语言。和SFC一样，功能块图FBD语言也是一种图形语言，在FBD中也允许嵌入别的语言，如梯形图、指令语句表、结构文本等。
