PLC在半吨链条锅炉控制系统中的应用

    锅炉房内灰尘较多，电器设备的触点、线路中的按钮、继电器等时常因灰尘的粘结，引起接触不良。这里提供一种用PLC控制的线路。    一、电气控制原理    一台锅炉主要的设备有：引风机、送风机、水位计、压力表、出渣机、炉排、给水泵、上煤小车等。锅炉运行时监控的安全参数主要有两个：蒸汽压力和汽泡水位。锅炉的运行控制主要根据这两个参数进行。当压力高于额定值时，锅炉应停炉。当水位超过高水位时，应停止进水。本控制分两种：联动和单动。在单动状态下，引风机、送风机、炉排、出渣机都可由起动和停止按钮来控制。在联动状态下，当压力低于控制压力时，引风机、送风机、炉排、出渣机才能投入运行。链条锅炉简易PLC控制系统的各点分配见表4-10所示。锅炉控制原理如图4-66所示。    锅炉简易控制系统中各个设备的控制分两种：单动和联动。单动是指每个设备，如引风机、炉排等分别可以单独开停。联动是指各个设备按正常顺序自动地逐个起动，同时停机。单动时，只有当引风机开起后，才能开起送风机；出渣机开起后才能开起炉排。在联动状态下，按一次控制系统起动按钮SB2，按SB6可以开起给水泵，按下SB7可以停给水泵。再按一次SB2按钮后，引风机会自动起动，进行Y-△转换后投入运行。接着送风机起动，出渣机起动，炉排起动。在运行过程中，当给水泵会根据水位的高低自动开停。当出现超低水位时，控制系统会停炉并发出声光报警。出现超高水位则停给水泵和光报警。汽压超高是，控制系统也会停炉并发出光报警。

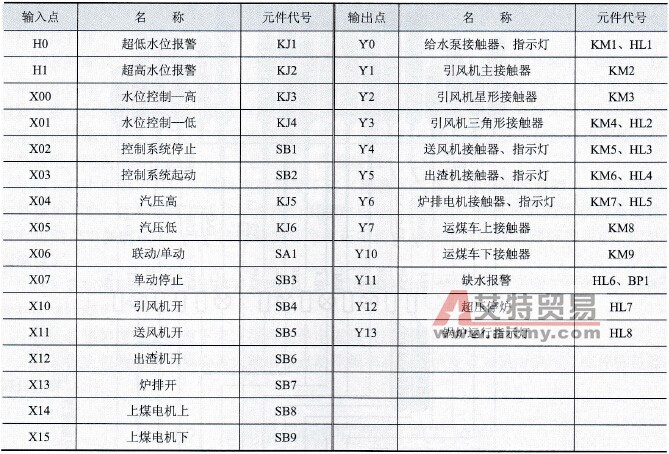

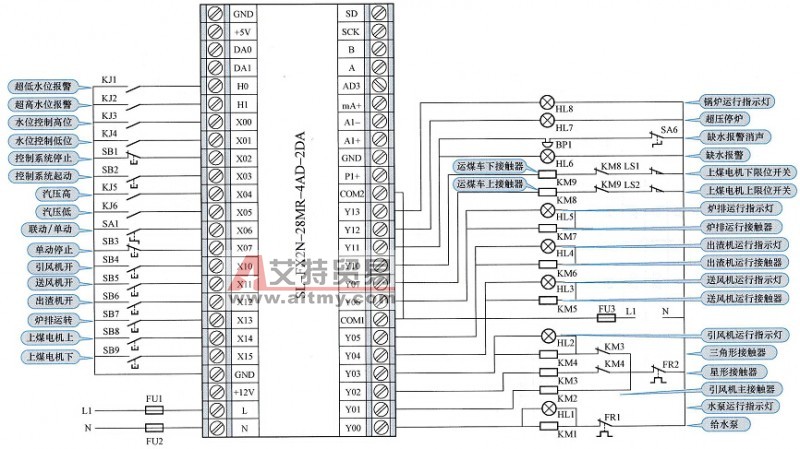

      图4-66    锅炉控制原理    表4-10    锅炉简易PLC控制系统各点分配
      二、梯形图及说明    按照上一节的功能要求，我们可以得到锅炉控制系统的控制流程如图4-67所示。锅炉简易控制梯形图如图4-68所示。

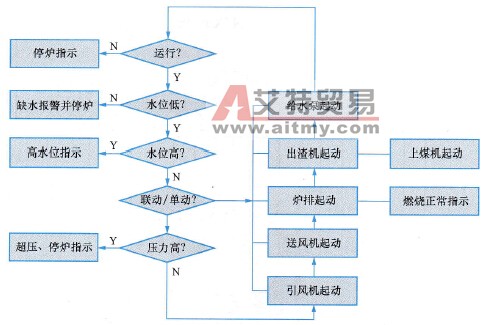

      图4-67    锅炉控制系统流程图

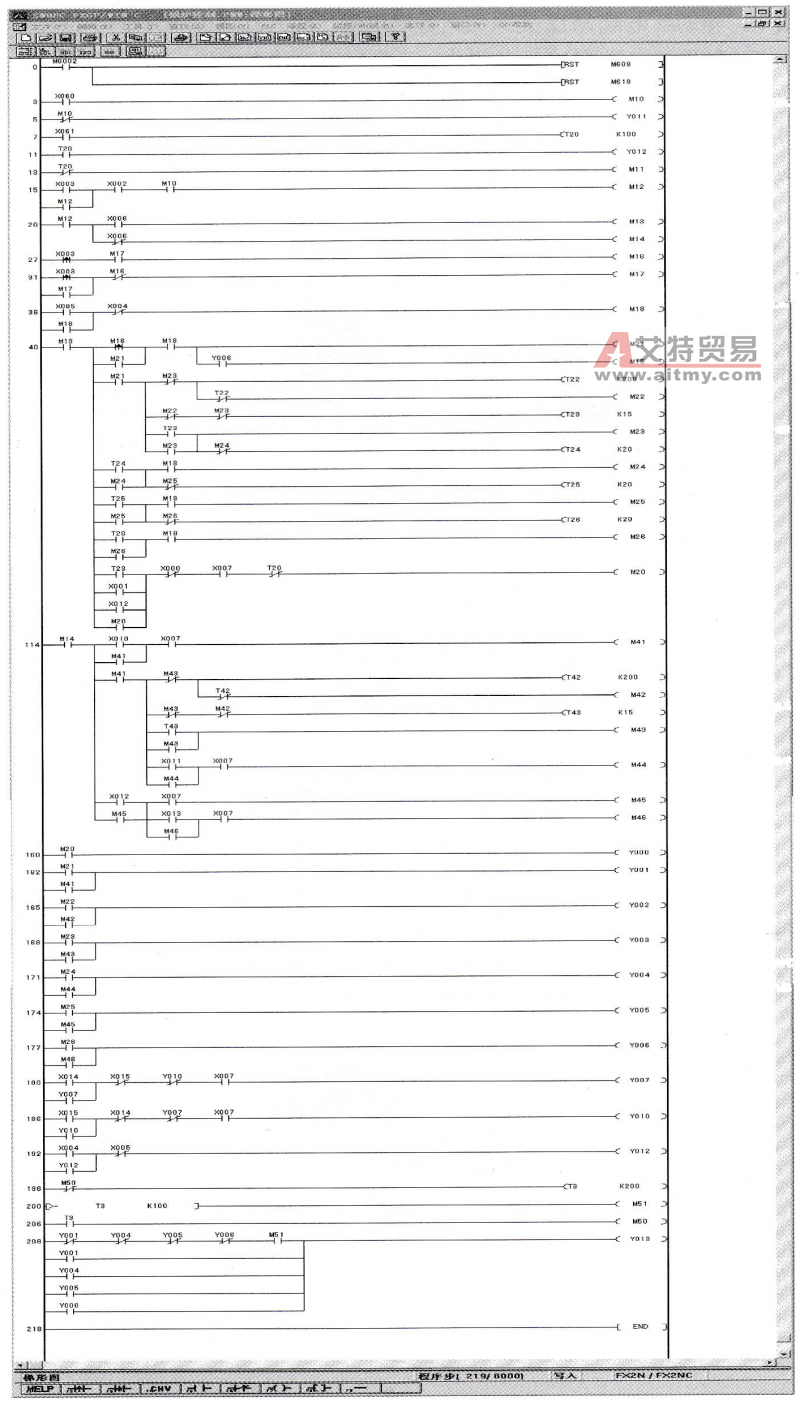

      图4-68    锅炉简易控制梯形图    梯形图中，辅助继电器M12是系统运行继电器。输入点X06闭合时是联动状态，断开时是单动状态。辅助继电器M13动作吸合，系统在联动状态工作。辅助继电器M14动作吸合，系统在单动状态工作。在各个设备逐一起动之间，我们设置了一个定时器，以留一点时间间隔。时间的长短可根据实际需要作适当调整。需要注意的是，系统只有在压力低的状态下才能起动。
