同位连接（PLC与PLC连接系统N:N网络）

    1．同位连接系统的构成    同位连接系统框图如图8 -11所示。    FX2N - 485 - BD

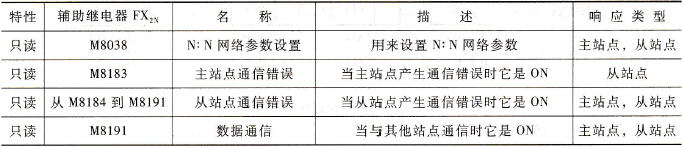

        图8-11    同位连接系统框图    2．相关标志和数据寄存器介绍    (1)辅助继电器(见表8-5)    表8-5    同位连接相关辅助继电器

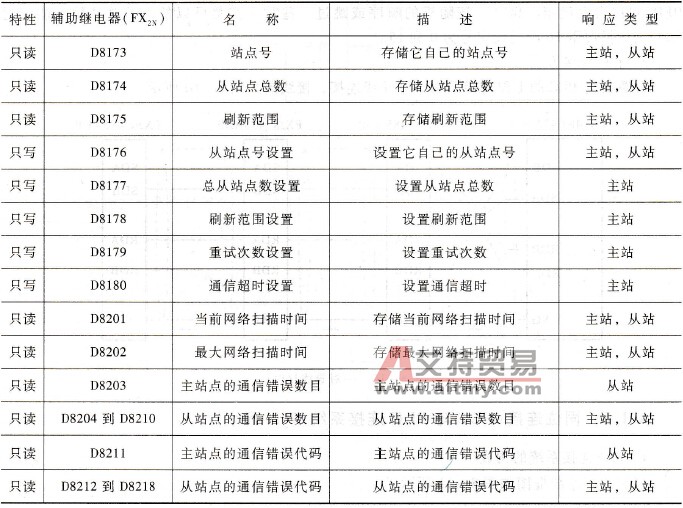

      说明：在CPU错误，程序错误或停止状态下，对每一站点处产生的通信错误数目不能进行计数。    (2)数据寄存器（见表8-6）    表8-6    同位连接相关数据寄存器
      (3)设置    当程序运行或可编程控制器电源接通时，N：N网络的每一个设置都变为有效。    ①设定站点号( D8176)    设定0到7的值到特殊数据寄存器D8176中，见表8-7。    表8-7    站点号的设定

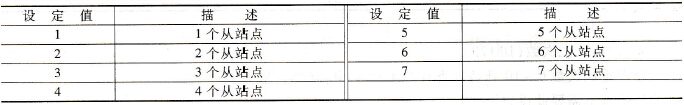

      如：设定主站点0：    MOV K0 D8176;    设定从站点1：    MOV K1 D8176：    ②设定从站点的总数( D8177)    设定0到7的值到特殊数据寄存器D8177中，见表8-8（默认值=7）。从站点不需要此设置。    表8-8    从站点总数的设定
      ③设置刷新范围( D8178)    设定0到2的值到特殊数据寄存器D8178中（默认值=0）。    从站点不需要此设置。    在0～2三种模式下使用的元件被N：N网络的所有点占用，其刷新范围见表8-9。    表8-9    N:N网络字、位软元件刷新范围

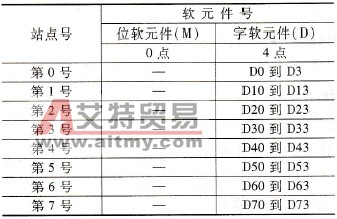

      在模式0的情况下，各站点号的字、位软元件号见表8-10。    在模式1的情况下，各站点号的字、位软元件号见表8-11。    表8-10    各站点号的字、位软元件（模式0）

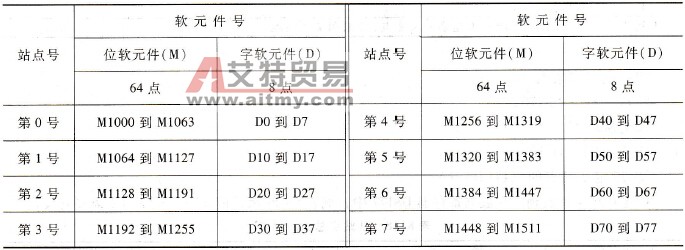

      表8-11    各站点号的字、位软元件（模式1）
      在模式2的情况下，各站点号的字、位软元件号见表8 - 12。    表8-12    各站点号的字、位软元件（模式2）
      ④设定重试次数( D8179)    设定重试次数0～10到特殊寄存器D8179中。（默认值=3）    从站点不需要此设置。    ⑤设置通信超时( D8180)    设定5～255的值到特殊寄存器D8180中。（默认值=5）    此值乘以10( ms)就是通信超时的持续时间。    通信超时是主站与从站间的通信驻留时间。    例：N：N网络设置梯形图如图8 -12所示。

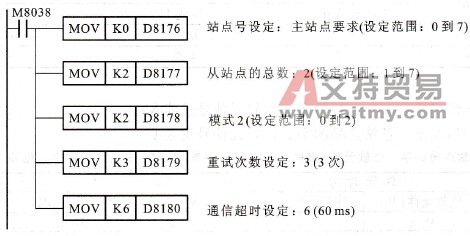

      图8-12    N：N网络设置梯形图    应确保把以上的程序作为N：N网络参数设定程序第0步开始写入。    此程序不需要执行，因为当把其编入此位置时，它自动变为有效。    3．同位连接方法    PLC与PLC之间采用一对导线连接，接线图如图8-13所示。

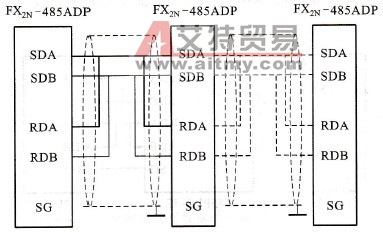

      图8-13    N:N网络一对导线接线图
