PLC电气控制系统故障点输出方式

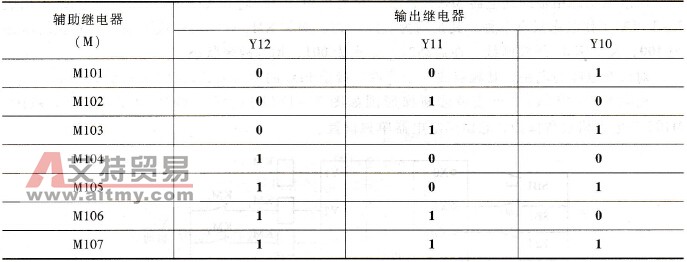

    在一个控制系统中，要诊断的故障点往往很多，如果每个诊断点都要一个输出端，将会使控制成本增加，为了节约PLC输出端子，可以将全部故障点进行逻辑组合，把每个故障点用一个二进制数表示，这样用n个端子可表示2n, -1个故障点，见表7-4。在表7-4中用辅助继电器M101~M107表示7个故障点，每个故障点用输出继电器Y10~Y12组成的3位二进制数表示。    表7-4    故障点的二进制表示

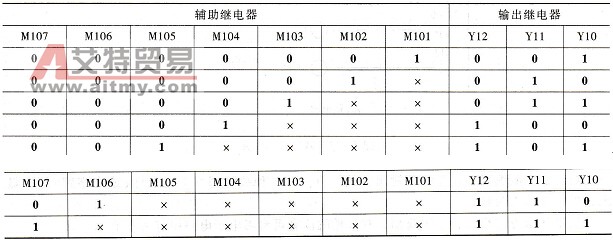

      根据表7-4写出Y10~Y12的逻辑表达式：    Y10=Ml01+M103+M105+M107    Y11=M102+M103+M106+M107    Y12=M104+M105+M106+M107    由上式画出故障诊断二进制编码梯形图，如图7 -18所示。    二进制编码梯形图可用于在同一时刻只有一个故障点的情况，当有两个及两个以上的故障出现时，输出将会出错。为了避免这种情况，可采用优先编码的输出方式。    由于输出继电器在某一时刻只能有一种组合状态反映一种故障情况，当有两个故障同时发生时，可将危害性最大的故障用编号较大的辅助继电器表示，让它优先输出显示、报警，根据这个条件列出状态表，见表7 -5。    表7-5    优先编码输出方式
      （注：“×”表示取任意值）    由表7-5写出输出继电器的逻辑表达式：
      根据上述逻辑式画出故障诊断二进制优先编码器梯形图，如图7-19所示。

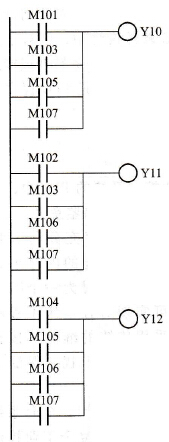

      图7-18    二进制编码梯形图

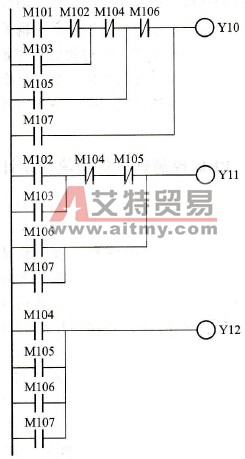

      图7-19    优先编码输出梯形图    对于二进制编码和优先编码输出方式，可对每一种故障用一个指示灯（或光字牌）等来显示，以增加其直观性。
