PLC电气控制系统设备故障诊断状态的设置与编程

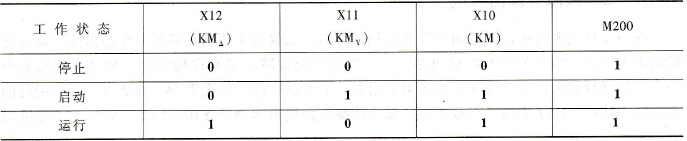

    一台电气控制设备在运行中可能出现各种各样的故障，一旦这些故障发生就应停止运行或发出报警信号，因此，除了用PLC编制正常的工作程序外，还需编制故障诊断程序。故障诊断点的设置应根据具体情况而定，可以是一部分电器电路的组合，也可以是一个电器的元件。    例如某机床主电机采用Y-△启动控制，在主电路中由接触器KM、KMY、KM△组成Y-△启动控制电路，可作为一组正常的工作状态，列出状态见表7 -3。表中列出了Y-△启动控制电路在正常工作时KM、KMY和KM△的三种工作状态，其结果用辅助继电器M200表示。    表7-3    Y-△启动控制电路工作状态

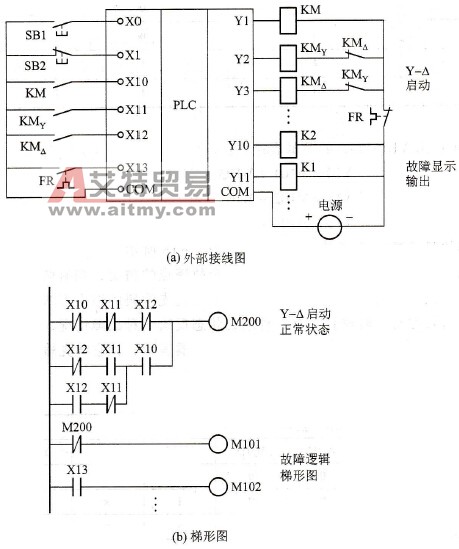

      而故障状态用辅助继电器M101表示，它也可用M200取非表示，即M101=。由表7 -3可知工作状态只有三种，其余均为故障状态。例如KM△触头熔焊或卡住，在停止时状态为100，又如KMY线圈断线，在启动时，状态为001，均为故障状态。    对诊断故障的电路，其触点或检测元件需接至PLC的输入端，如图7- 17(a)所示。    根据图7 - 17(a)画出故障诊断梯形图如图7- 17( b)所示，M101为Y-△启动故障，M102为电动机过载保护，它由热继电器单独设置。
      图7-17    故障诊断电路
