S7-200系列PLC编程元件的数量及地址格式

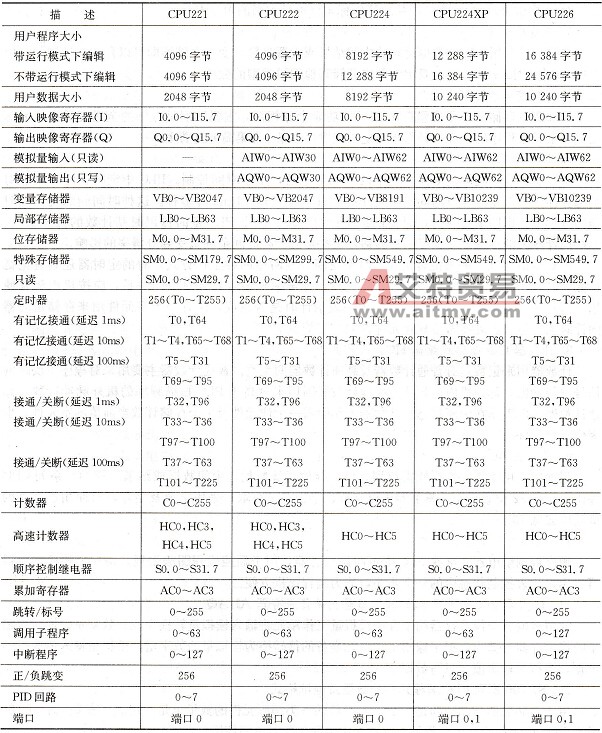

    由于存储器的存储空间是一定的，PLC的各类编程元件的数量也是一定的。表2-1为S7-200系列PLC存储器的分区及数量，可在选用编程元件时参照使用。    计算机的工作是处理存储单元中的数据，为了在程序中明确地标示数据在存储器中的位置及长度，像住宅区都标有门牌号码一样，存储器都标记了地址。S7-200系列PLC存储器地址格式有以下几点约定。    (1)同类的编程元件分区集中分布，分区以不同的字母标示。如前文中提到的输入继电器区为I，定时器区为T等。并称分区字母I及T等为地址符。    表2-1    S7-200系列PLC存储器分区及数量

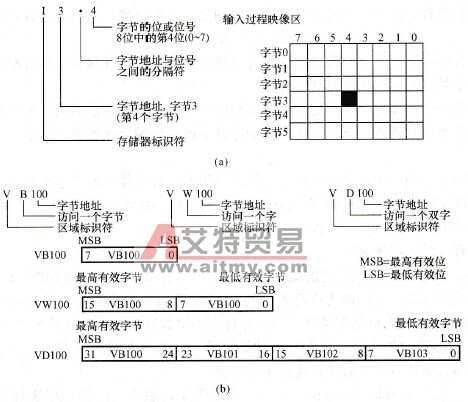

      (2)以字节作为基本存储单元编号。除了特别规定了数据长度的单元，如模拟量输入输出单元规定为16位，以及以序号编号的元件，如定时器、计数器等。存储储单元地址格式中以8位字节作为基本编号，如表2-1中变量存储器的大小为VB0-VB2047，计2048个字节。    (3)根据存储数据类型的需要，存储器可以以位、字节、字及双字使用，因而编程元件的地址中除了地址符外，还应有字节编号及数据长度的有关信息。S7-200系列PLC中规定，地址格式中用B、W、D分别表示字节、字及双字等存储单元的长度，用最高字节的编号标示该长度存储单元的起始位置。对于只占用存储单元一位的编程元件，采用“字节·位”标示方式，地址中除了地址符，字节号外还标示位号，一个字节8位中，由低向高分别标为0-7号。地址格式中字节编号及长度信息统称为地址码。    依以上原则标示的地址示例如图2-4所示。图2-4 (a)左侧图为位地址格式，I3.4在输入存储区中的的位置已标明在图2-4 (a)右侧图中。图2-4 (b)为对同一字节进行字节、字、双字地址标示的情况比较。
      图2-4    S7-200系列PLC地址格式    (a)位地址格式；(b)字节、字、双字地址格式    从图2-4中不难看到，在选用了同一字节地址作为起始地址分别以字节、字及双字寻址时，其所表示的地址空间是不同的。也就是说，在根据表2-1进行编程元件的安排时，由于地址格式中的字节编号是最高有效字节，各类元件存储区的最后3个字节不能用于双字地址。最后一个字节也不能用于字地址。还要注意的是，存储单元不可重复使用。    一些存储数据专用的存储单元不支持位存储方式，主要有模拟量输入、输出存储器，累加器、及计时、计数器的当前值存储器等。还有一些存储器的地址址格式与数据长度不便统一，如累加器，不论采用字节、字或双字寻址，都要占用全部32位存储单元。与累加器相反，模拟量输入、输出单元为字标号，但由于PLC中多规定模拟量为16位，模拟量单元寻址时均以偶数标志。
