为什么说编程中只有能为指令表表达的梯形图才

    【答】从绘图的角度出发，梯形图可以有许多种构成，某些结构或许能准确地表达控制逻辑，但是却不一定是正确的，这里的“正确”指其是否符合指令的构成规则。规则是：因为指令的数量是有限的，只有能转换为指令表的梯形图才是正确的。本书第二章图2-6曾给出一幅错误的梯形图，就是因为现有的指令不能描述它的结构关系。这样的梯形图可以在保持逻辑关系不变的前提下改绘，图3-31即是图2-6改绘而来的。

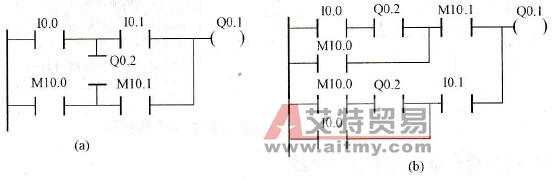

      图3-31    错误梯形图的改绘    (a)改绘前；(b)改绘后
