PLC工业控制应用的基本模式

来源:艾特贸易2017-06-04

简介作为电气控制装置,可编程控制器工业控制应用的基本模式可用以下几条概括,并以三相异步电动机可逆运行(正停反)为例说明。 (1) 必须将 PLC 接人控制系统。在本例中需将一只停止


    作为电气控制装置,可编程控制器工业控制应用的基本模式可用以下几条概括,并以三相异步电动机可逆运行(正停反)为例说明。    (1)必须将PLC接人控制系统。在本例中需将一只停止按钮,两只启动按钮,一只热继电器及两只接触器与PLC连接起来。具体的接线图如图1-9所示。图1 9中按钮及接触器的编号与图1-5中相同,本例的主电路也与图1-5 (a)相同。图1-9中按钮、接触器等元件与PLC连接的接线点,即标示为I0.0I0.1I0.2I0.3Q0.1Q0.2的点为PLC的输入口及输出口。在较复杂的控制系统中,除了通过接线安排输入、输出口元件外,还须安排机内编程元件,如时间控制中要安排定时器等。
  异步电动机正反转控制PLC端口接线图
    1-9    异步电动机正反转控制PLC端口接线图    (2)必须结合编程元件的安排,采用PLC厂家为该机种规定的编程语言编写用户程序。用户程序也叫应用程序,是PLC完成特定控制功能的依据,也是PLC存储逻辑的体现。具体说来,用户程序反映的应当是PLC输出信号与输入信号间的逻辑或关联关系,也即控制系统中各类事件的逻辑及关联关系。图1-10为异步电动机正反转运行的应用程序,是用梯形图及指令表两种语言编制的。

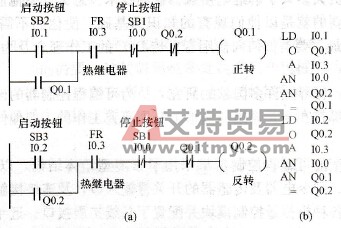

  异步电动机正反转控制梯形图及指令表
    1-10    异步电动机正反转控制梯形图及指令表    (a)梯形图程序;(b)语句表程序    (3)应用程序编制完成后需下载到PLC中并调试运行。下载及调试工作可借助编程计算机或专用编程器进行。    1-2给出了梯形图与继电接触器电气原理图图形符号对照表。对比图1-10中梯形图与图1-5 (c)(继电接触器电气原理图),不难看出,梯形图与电气原理图表达逻辑关系的方式是完全一样的,有异曲同工之妙。    1-2    符号对照表
符号对照表
