S7-200 PLC的跳转及标号指令及编程

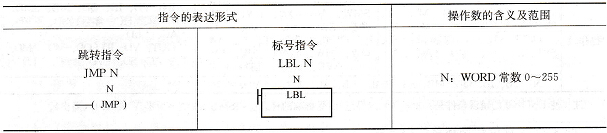

    跳转指令使程序流程跳转到指定标号N处的程序分支执行。标号指令标记跳转目的地的位置N。跳转及标号指令的表达形式及操作数范围见表3-10。    表3-10    跳转及标号指令

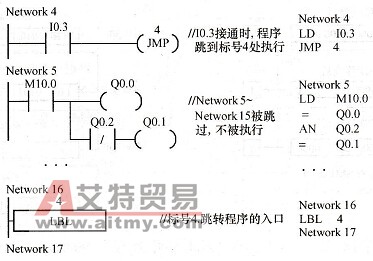

      图3-28是跳转指令在梯形图中应用的例子。Network4中的跳转指令使程序流程跨过一些程序分支( Network5 -15)跳转到标号3处接续运行。跳转指令中的“N”与标号指令中的“N”值相同。在跳转发生的扫描周期中，被跳过的程序段停止执行，该程序段涉及的各输出器件的状态保持跳转前的状态不变，不响应程序相关的各种工作条件的变化。
      图3-28    跳转指令例    使用跳转指令有以下几点注意：    (1)由于跳转指令具有选择程序段的功能。    (2)可以有多条跳转指令使用同一标号。但不允许一个跳转指令对应两个标号的情况，即在同一程序中不允许存在两个相同的标号。    (3)在跳转条件中引入上升沿或下降沿脉冲指令时，跳转只执行一个扫描周期，但若用特殊辅助继电器SM0.0作为跳转指令的工作条件，跳转就成为无条件跳转。
